Точечная сварка для Li-Ion аккумуляторов
В этот раз писать много не буду. Для хозяйственных нужд из трансформатора от микроволновки изготовил точечную сварку. Контроллер, дабы не заморачиваться с изучением ардуино и электроники, куплен на алиэкспресс. Контроллер регулирует ток (от 30 до 100%) и время выдержки (от 10 до 1000мс).
Вторичная обмотка намотана кабелем ПВ3 х 35 в 3 витка. Для успешного обжима, наконечники на него лучше взять 25. На выходе получилось 3 вольта.
Корпус изготовлен из под ящика от старого мультиметра.
Подробную инструкцию и ссылки предоставлю по вашему запросу.

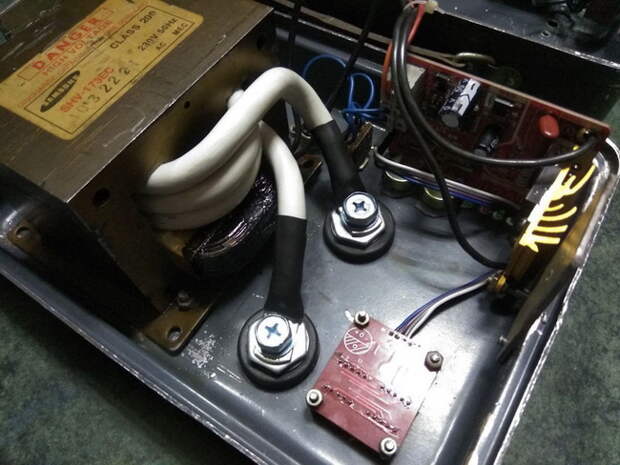

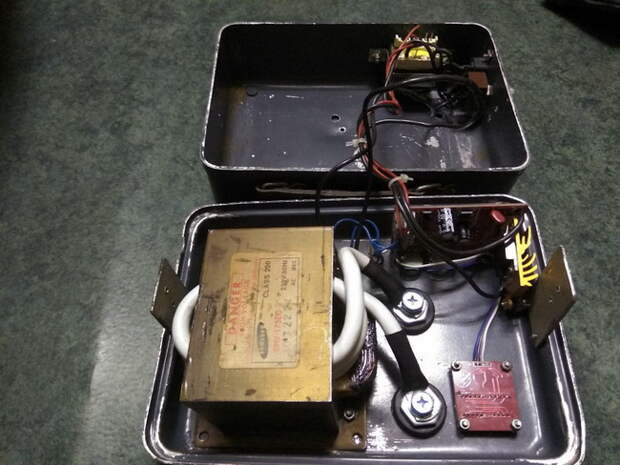

Общий вид начинки:

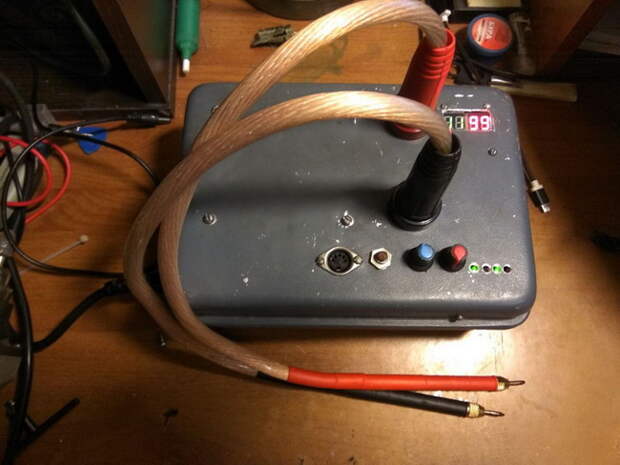

Общий вид собранной конструкции:

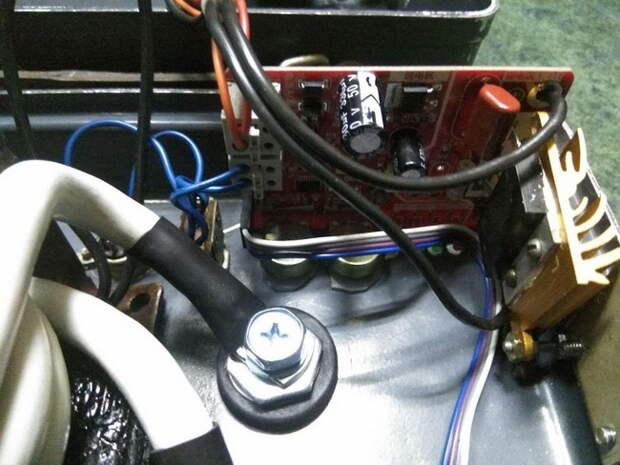

Контроллер.

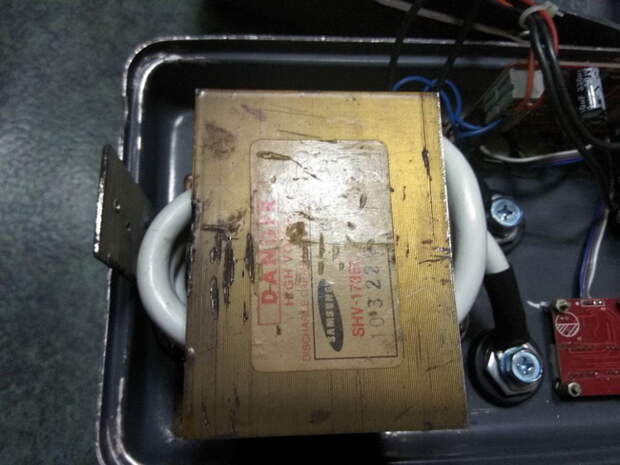

МОТ.

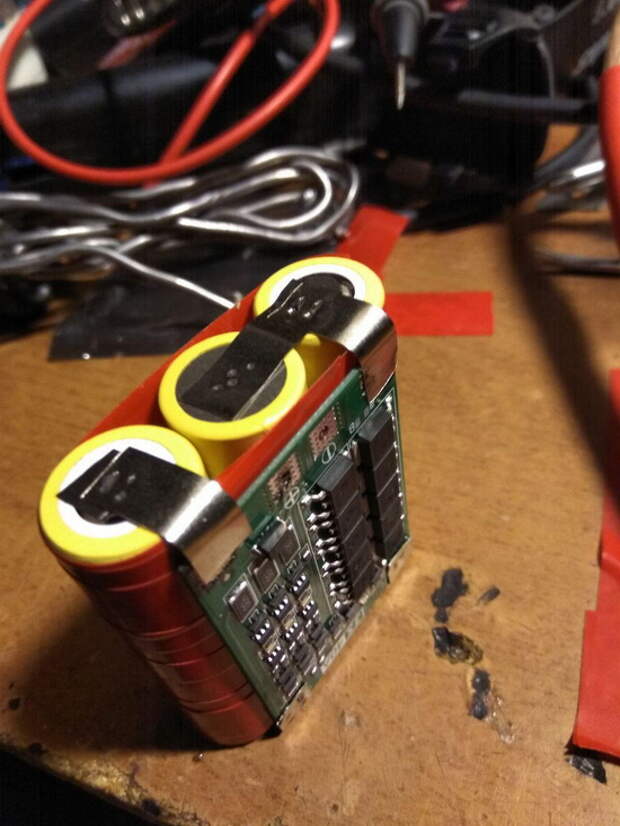

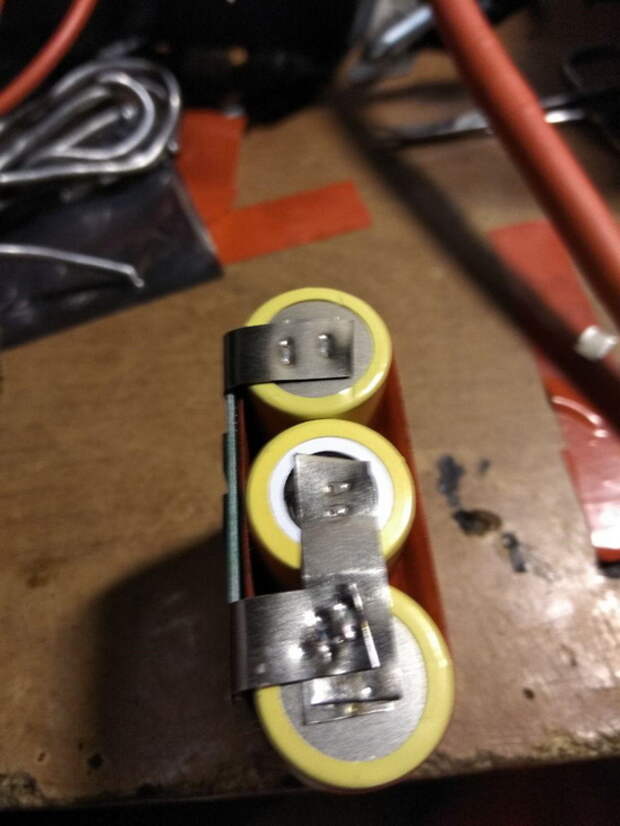

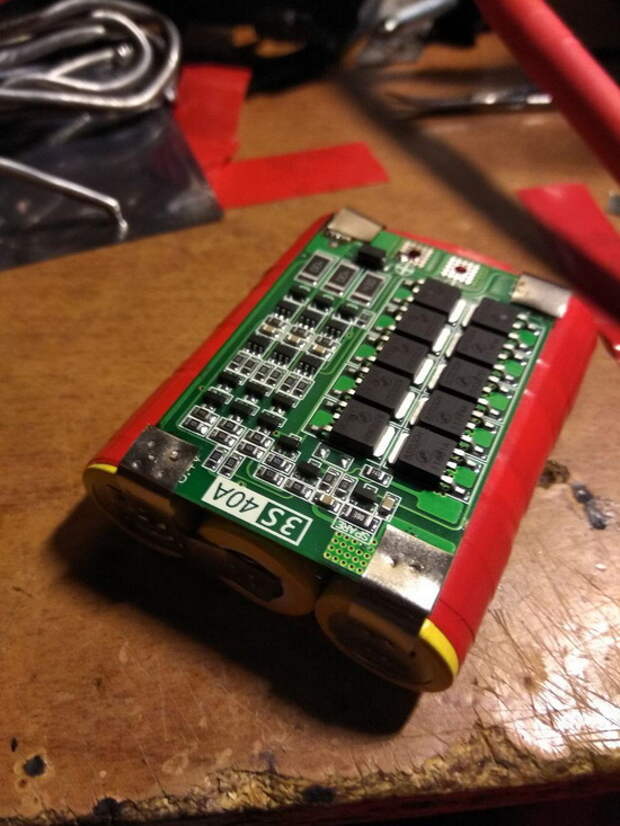

Тест сварки.
Интересные факты:
— Заявленное сечение продаваемого провода ГОСТ может быть на 30% меньше номинального. Подбирайте наконечники не отходя от кассы.
— Обмотка данного трансформатора оказалась из алюминия, паяется только с помощью специального флюса (Ф-64).
— Двух витков провода КГ-35 не хватило для работы сварки, пришлось перематывать ПВ3 у которого изоляция тоньше.
Автор: allexec
Источник: www.drive2.ru/c/522773249860306004/
