Стойка для парковки велосипеда из труб своими руками

Удобную стойку со стопорящим механизмом для велосипеда вы можете собрать самостоятельно из доступных и недорогих материалов. Подробный мастер-класс с фото и описанием далее.

Материалы

Чтобы сделать стойку для велосипеда своими руками, подготовьте:

• ПВХ-трубы;
• L-образные фитинги, 12 шт.;
• T-образные фитинги, 4 шт.
  ;
• кусок доски или плотной фанеры, 45 х 12 см;
• дверную защелку;
• дрель;
• пилу или ножовку;
• саморезы.

Шаг 1. Имеющуюся у вас трубу ПВХ необходимо распилить на составляющие части:

• 35,56 см, 2 шт.;
• 24,13 см, 4 шт.;
• 17,78 см, 4 шт.;
• 16,51 см, 2 шт.;
• 10,16 см. 2 шт.;
• 5,08 см, 10 шт.

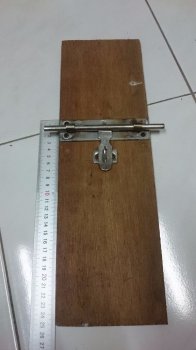

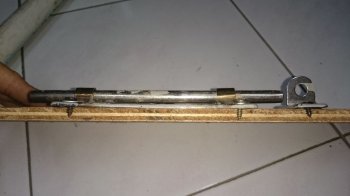

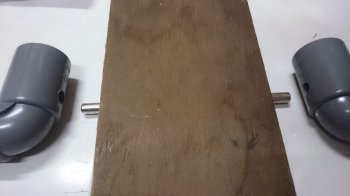

Шаг 2. Из фанеры и защелки вам нужно будет собрать единую конструкцию. Заранее убедитесь в том, что по длине защелка больше ширины выбранного куска фанеры или доски на 4 – 6 см. Саморезы, выбранные вами для крепления деталей не должны быть больше высоты деревянной детали стойки.

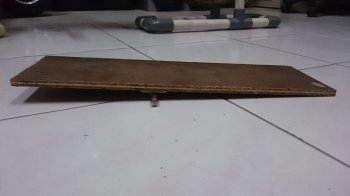

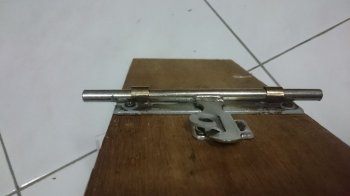

Убедившись в верности габаритов всех составляющих, закрепите щеколду поперек доски, отступив от любой из сторон расстояние равное трети всей длины.

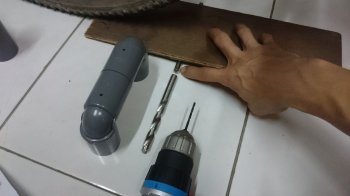

Шаг 3. В L-образных фитингах на расстоянии 3 см от любого из концов просверлите отверстия под концы шпингалета.

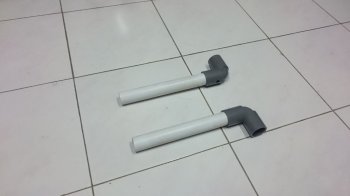

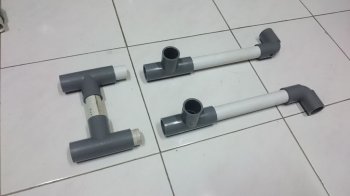

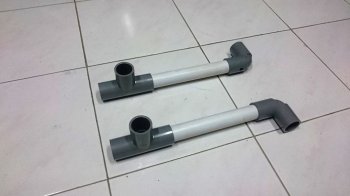

Шаг 4. К уже подготовленным L-образным фитингам присоедините по одной трубке длиной 24,13 см. На втором их конце закрепите по одному T-образному фитингу.

Шаг 5. К еще одной паре T-образных фитингов присоедините трубки длиной 5,08 см и между собой соедините их трубой 10,16 см. Полученные части стойки соберите.

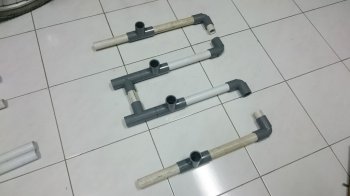

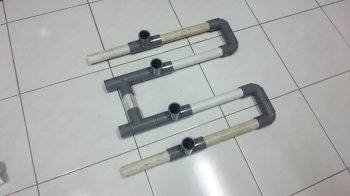

Шаг 6. Последовательно соедините между собой трубу 5,08 см – L-образный фитинг – трубу 24,13 см – T-образный фитинг – трубу 16,51 см.

Таких деталей вам нужно будет две штуки.

Шаг 7. Все детали соберите в единую конструкцию.

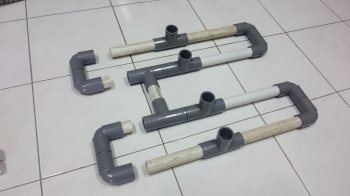

Шаг 8. Последовательно соберите 5,08 см трубу – L-образный локоть – 5,08 см трубу – L-образный локоть. Соберите и вторую такую же деталь.

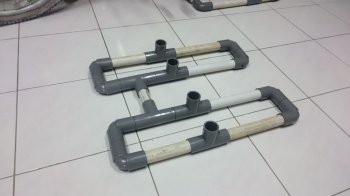

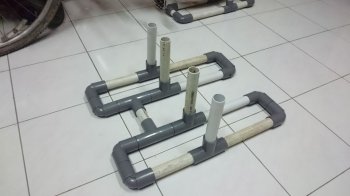

Шаг 9. Соберите составные части в единую конструкцию. Это будет основание стойки.

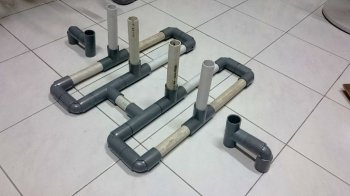

Шаг 10. Вертикально в T-образные фитинги вставьте трубы длиной 17,78 см.

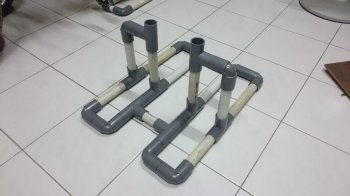

Шаг 11. T- и L-образные фитинги скрепите между собой трубой 5,08 см. Присоедините их к имеющемуся основанию стойки.

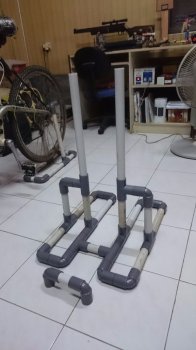

Шаг 12. Трубы длиной 35,56 см вставьте в отверстия фитингов.

Шаг 13. Соберите верх стойки, соединив L-образные фитинги между собой куском трубы длиной 10,16 см.

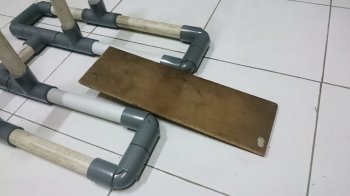

Шаг 14. Прикрепите к стойке имеющийся стопор для велосипеда из шпингалета и фанеры.

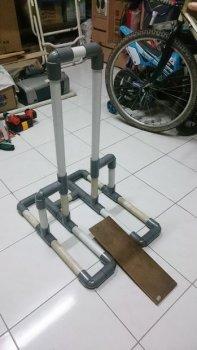

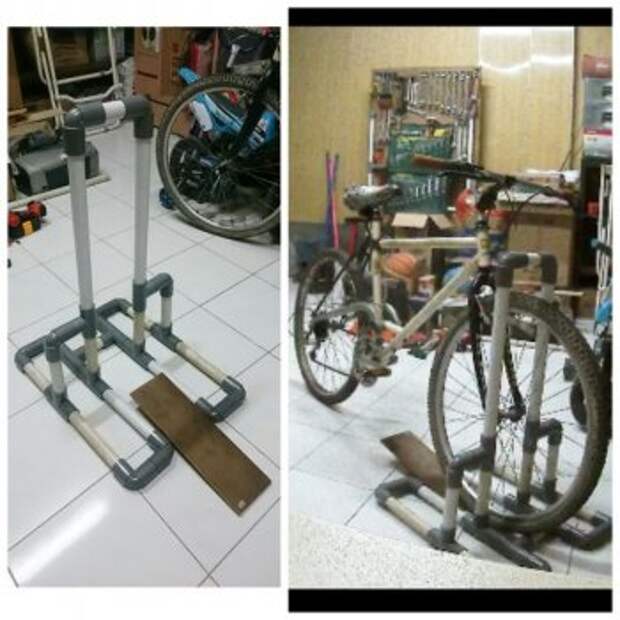

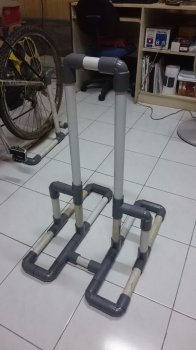

Стойка готова.
