Самодельный генератор Юрия Афанасьева

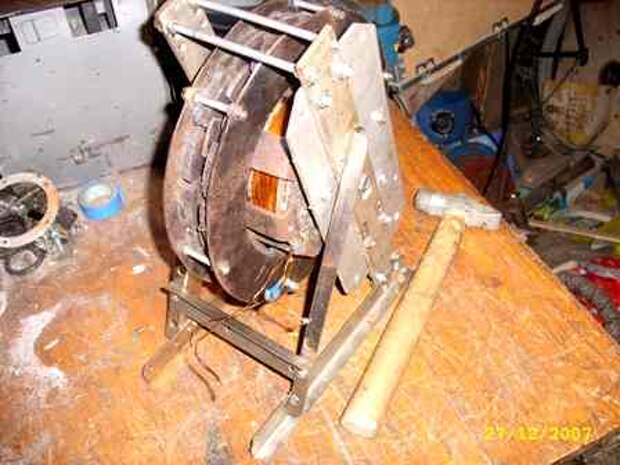

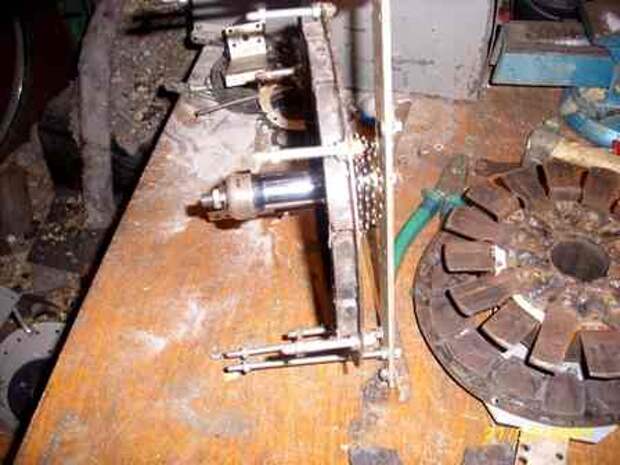

Решил показать на всеобщее обозрение свой генератор собранный на велосипедной втулке от заднего колеса. Я имею дачу на берегу реки. Часто летом ночуем с детьми на даче, а электричества нет, и меня толкнуло собрать этот генератор. Вообще-то этот генератор уже второй.

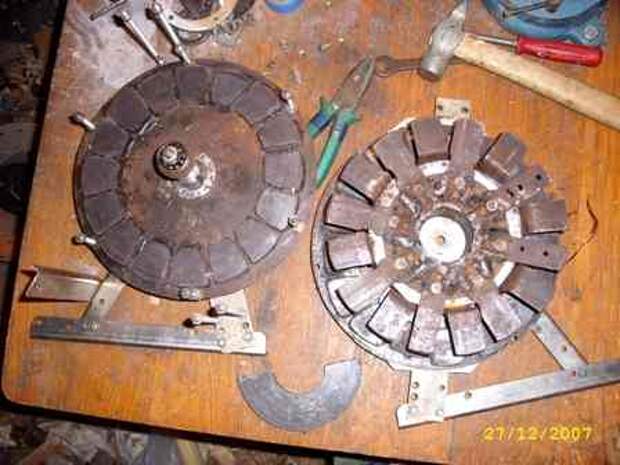

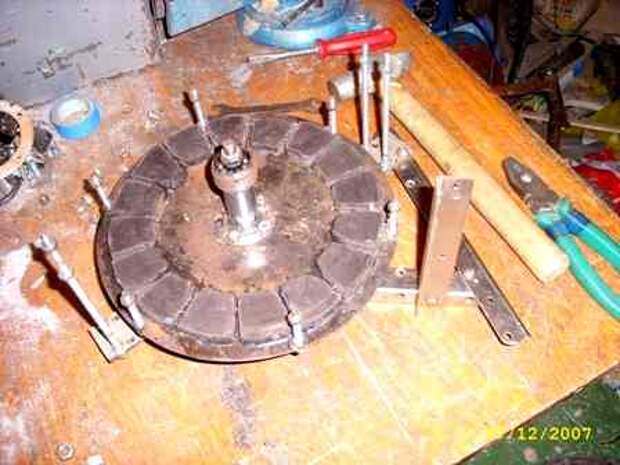

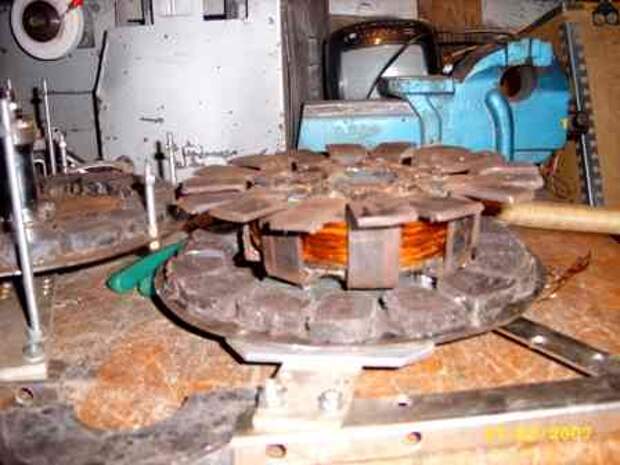

Все детали моего генератора при желании можно найти. Магниты брал от сгоревших громкоговорителей (колокольчик). Эти колокольчики висят на вокзалах и в парках ж.д оборудованых громкой связью. Мне понадобилось 4 сгоревших динамика. Попросил сгоревшие у людей обслуживающих эти устройства. Вытащил магниты, поделил на 16 частей болгаркой. Магниты стоят друг к другу одним полюсом.

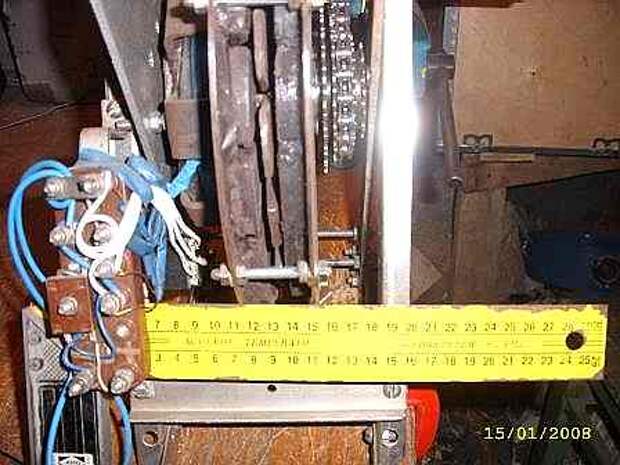

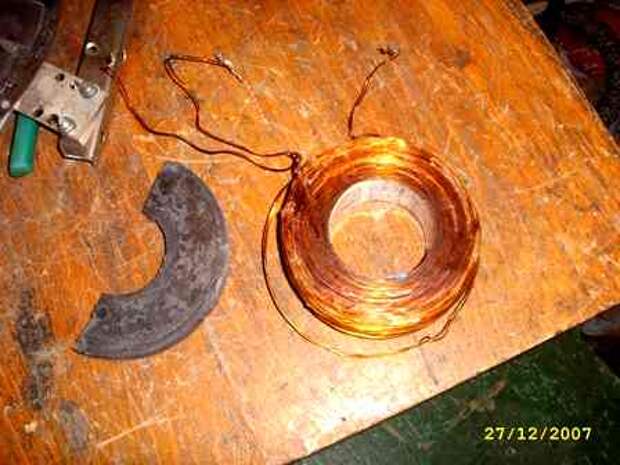

На катушке 4 вывода, потому что я наматывал сразу 2 провода диаметром по1мм каждый. Если их запараллелить - увеличится ток, а соединяя последовательно увеличится напряжение, но ток соответственно будет меньше. В общем нужного напряжения добиваюсь методом эксперимента. Катушка намотана на куске трубы 50 с резьбой. С одной стороны щечка затянута гайкой с другой - щечка приварена. И прикреплена к алюминевой пластине а пластина уже к основанию. При необходимости можно разобрать и поменять катушку. Провод 1 мм сечением, сколько витков не считал.

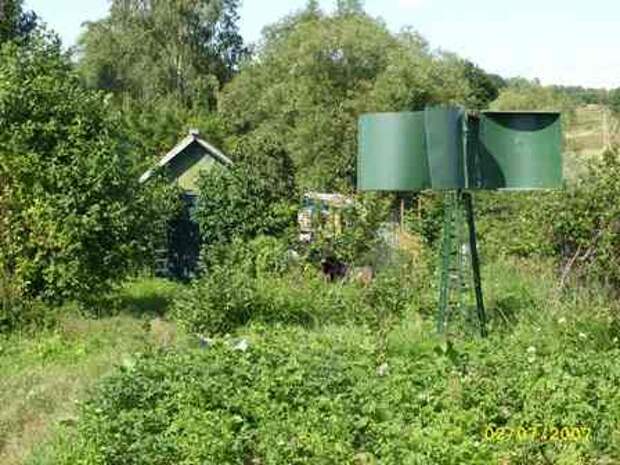

Куда приспособить этот генератор ещё думаю, может заставлю речку работать.
Затраты на изготовление такие:
1. велосипедная втулка 250 руб.
2. кусок трубы с гайкой 70 руб.
3. сварщику 50 руб.
4. проволоку от старых тансформаторов и полоску дал тот же сварщик.

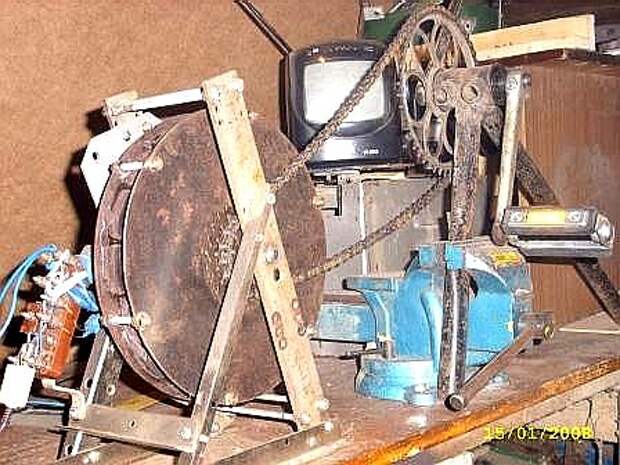

У генератора есть магнитное залипание. Стронуть с места требуется усилие. 10 -12 кгс на звездочке 70 мм. Около 3,6 Нм. На маленьких оборотах чувствуется небольшая вибрация. Пробовал подключать маленкий телевизор, и крутил руками. Немного не хватало скорости, чтоб кинескоп развернулся. При 1 обороте в секунду генератор даёт 12 вольт 0,8 Ампер.
