Классный листогиб своими руками. Гнёт 3 мм!
Всем привет!
Пару лет назад ремонтировал машину и пришлось по-быстрому сделать листогиб. Делал из куска швеллера и уголков, оставшихся от постройки гаража. Швеллер №16 – 160 мм, нашёл кусок чуть больше метра. Для загибателя и прижимной планки использовал неравнополочные уголки 63х40, сваренные по два.
Край прижимной планки заточил под углом около 40 градусов. Максимальный угол загиба — 50 градусов, что неплохо. В принципе, со своими задачами он справлялся, но выявились некоторые недостатки. Сейчас планирую его активно использовать, поэтому решил исправить косяки, чтобы работа была в удовольствие. Буду гнуть выкатные ящики в верстак, а их что-то много получается )).

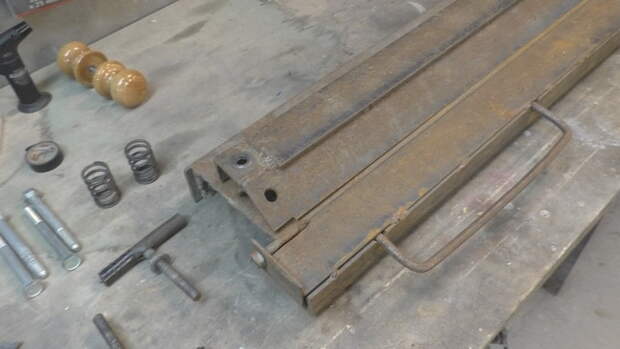

Из устранённых недостатков:
- новые прижимные воротки из хороших болтов (подвесочные от ВАЗа) с ручками «а-ля коловорот»;
- пружинки под прижимную планку (клапанные ВАЗ 01);
- дополнительные направляющие для прижимной планки;
- крепление к столу;
- дополнительный съёмный рычаг;
- угломер.

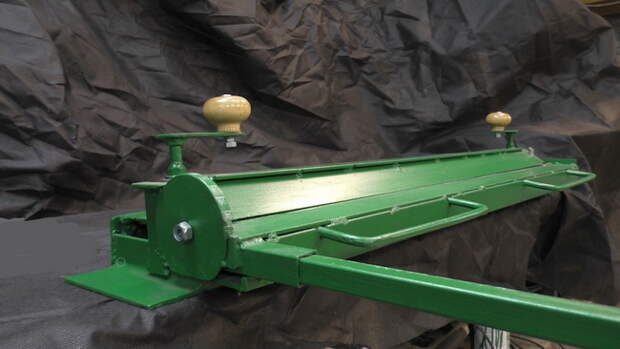

Всё это вместе превратило работу с этим листогибом в удовольствие.

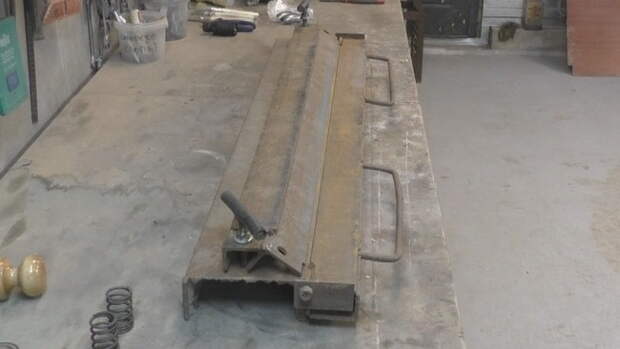

Таким он был рождён.

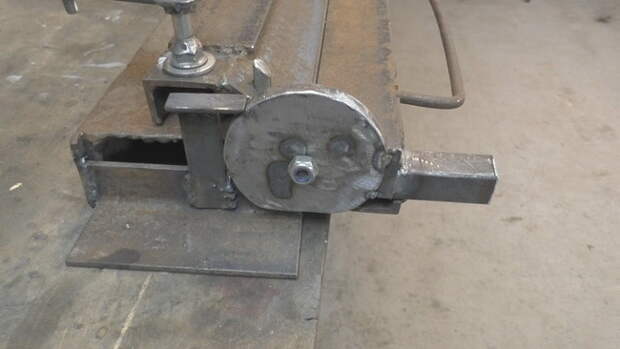

В качестве шарниров вместо петель — болты.

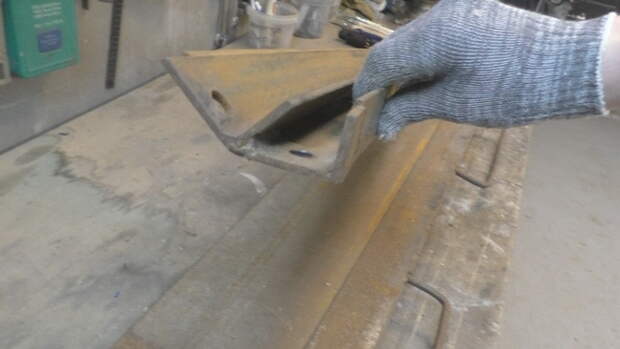

Профиль прижимной планки.

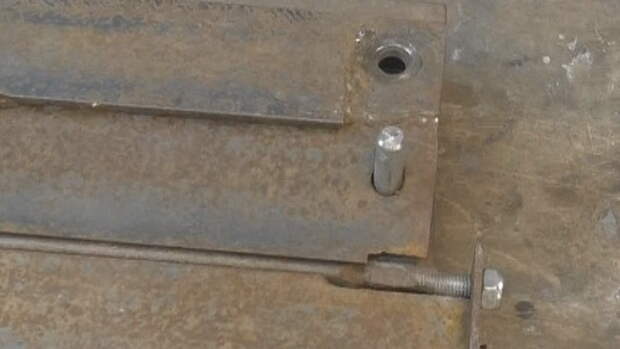

Дополнительные направляющие.

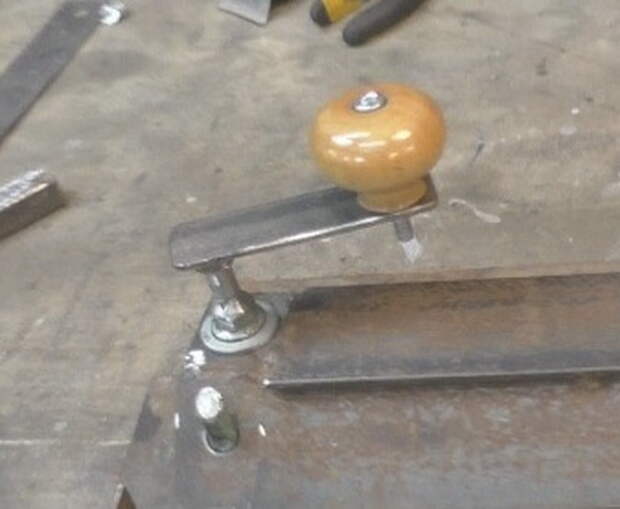

Новые воротки.

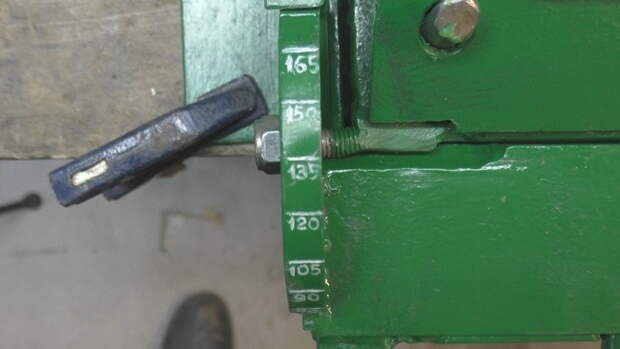

Угломер.
и его шкала.
Работу листогиба и процесс «улучшайзинга» более подробно можно увидеть в этом видео:
Обсуждайте, критикуйте, советуйте.
Всем спасибо за внимание и удачи!
Автор: Сергей Амальский
