Прибор ночного видения из мобильного телефона своими руками

Прибор ночного видения из мобильного телефона своими руками

Простая доработка любого мобильника с камерой позволит превратить его в прибор ночного видения (ПНВ), способный работать и записывать видео в полной темноте, без малейшего источника освещения.
Настоящие ПНВ используют для подсветки инфракрасные излучатели, их спектр не виден человеческому глазу. А для обнаружения этого свечения используются специальные видеокамеры, воспринимающие свет инфракрасного (ИК) диапазона (в старых ПНВ использовались электронно-лучевые трубки).

Наш агрегат будет работать по такому же принципу: мы доработает камеру, чтобы она воспринимала ИК лучи. И оборудуем телефон ИК подсветкой.

Понадобится

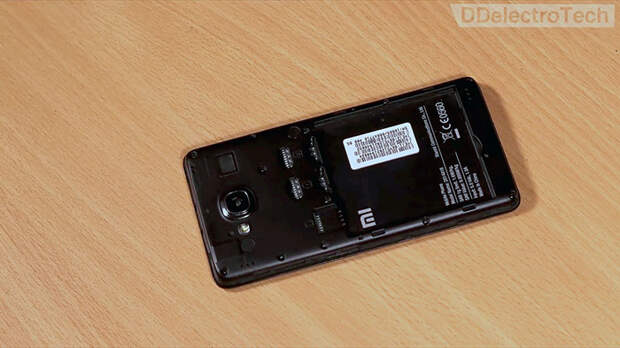

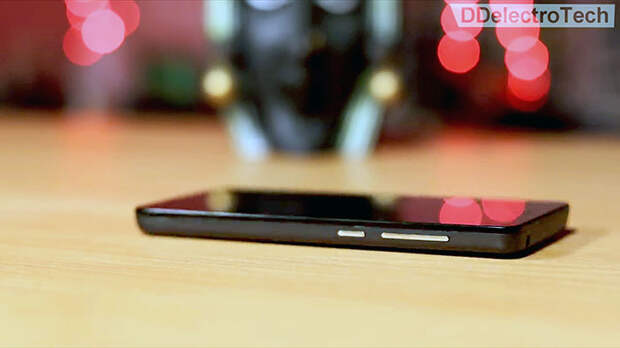

  • Старый или ненужный мобильник (не обязательно смартфон). Подойдет любая модель у который камера в нормальном и функциональном состоянии.
    Прибор ночного видения из мобильного телефона своими руками

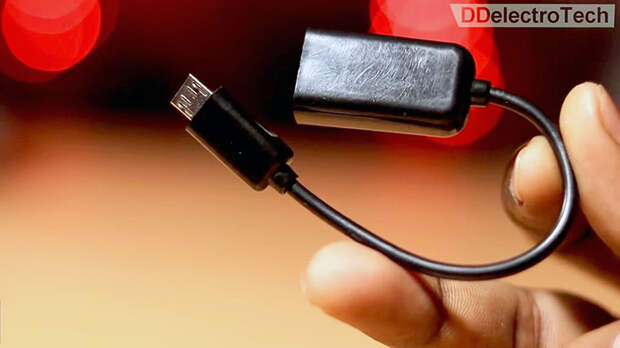

  • Переходник с разъемом мини USB, который можно подключить к телефону и снимать питание с его батареи.
    Прибор ночного видения из мобильного телефона своими руками

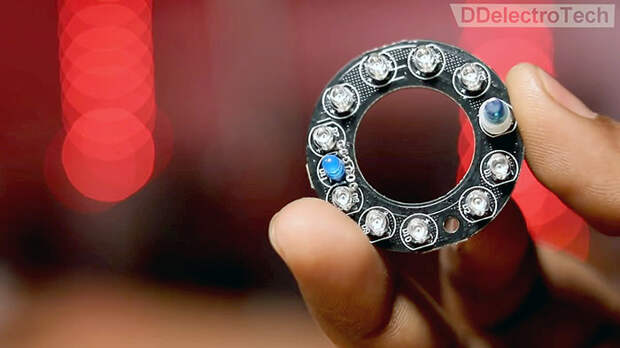

  • Инфракрасные светодиоды в кольце от видеокамеры ночного видения - Али Экспресс.
    Вполне можно спаять самодельную линейку из ИК светодиодов.
    Прибор ночного видения из мобильного телефона своими руками

Как сделать прибор ночного видения из смартфона

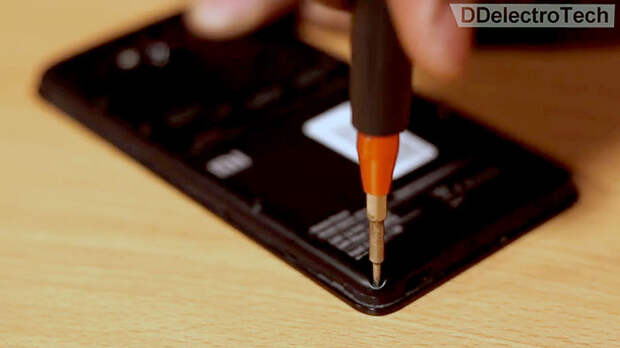

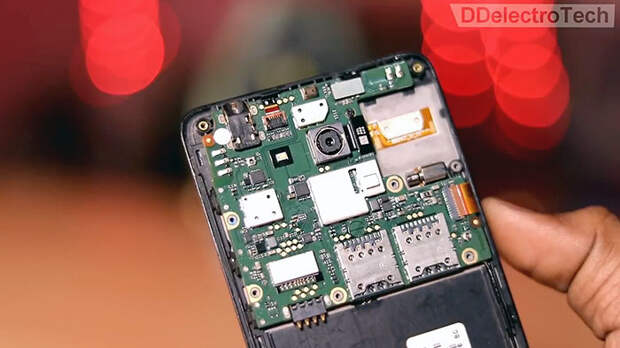

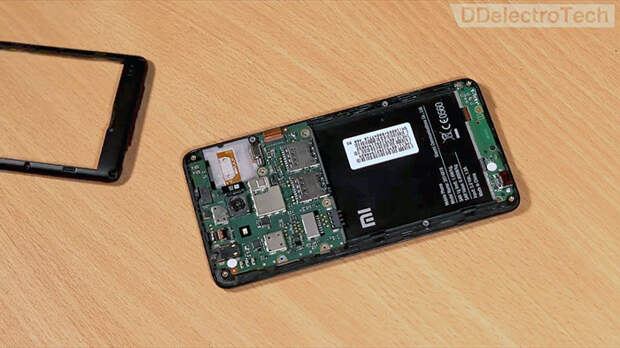

Разбираем мобильник. Наша цель видеокамера.
Прибор ночного видения из мобильного телефона своими руками

В данной модели камера съемная, это упростит задачу по ее доработке.
Прибор ночного видения из мобильного телефона своими руками

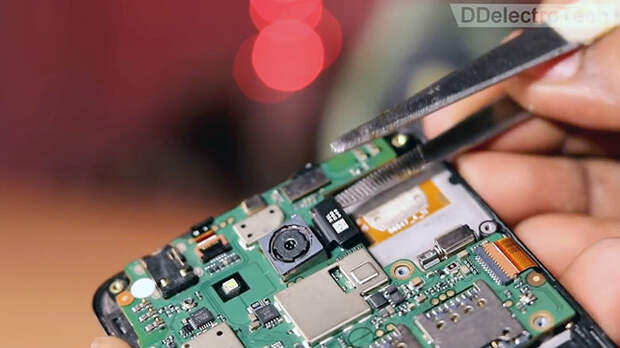

Аккуратно отключаем шлейф от общей платы.
Прибор ночного видения из мобильного телефона своими руками

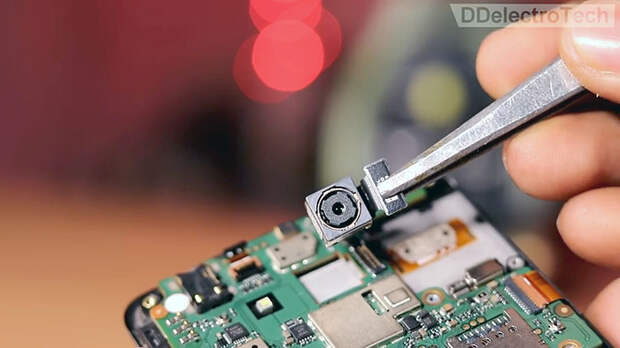

И вынимаем камеру.
Прибор ночного видения из мобильного телефона своими руками

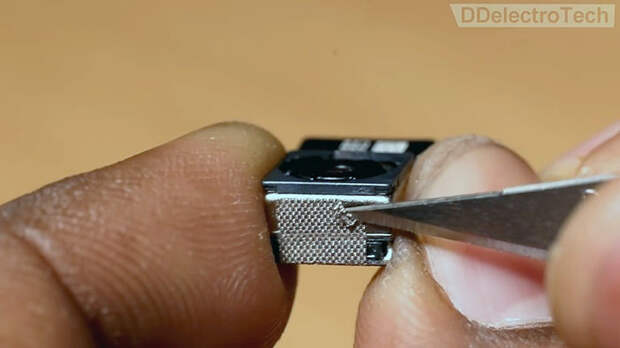

Отклеиваем защитную сеточку.
Прибор ночного видения из мобильного телефона своими руками

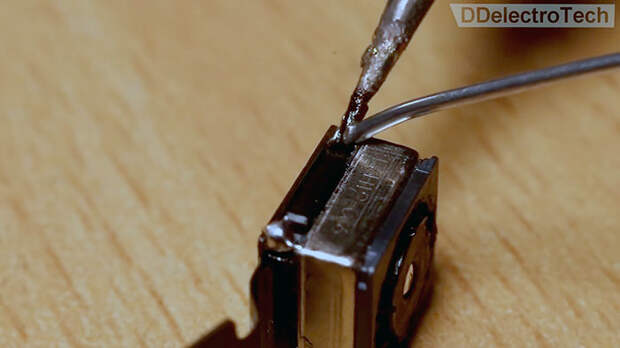

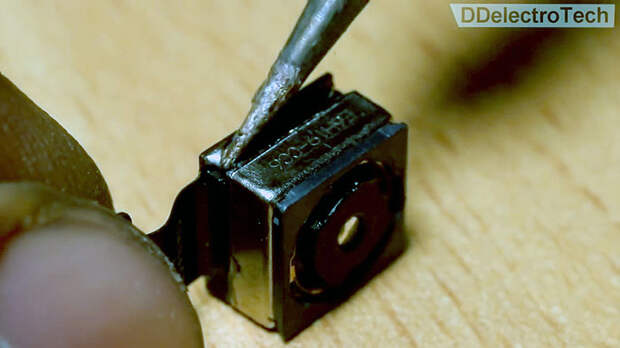

Верхняя крышка камеры припаяна на четырех ножках, отпаиваем их поочередно.
Прибор ночного видения из мобильного телефона своими руками

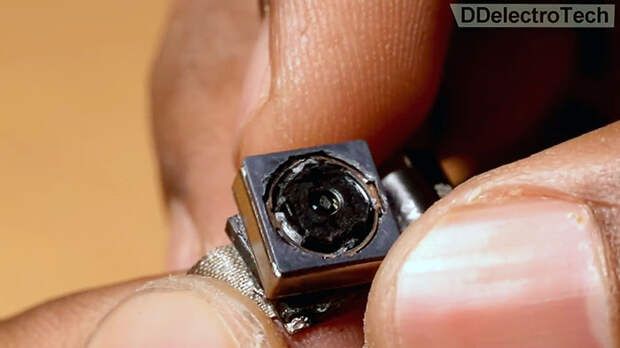

И снимаем верхнюю крышку с линзой.
Прибор ночного видения из мобильного телефона своими руками

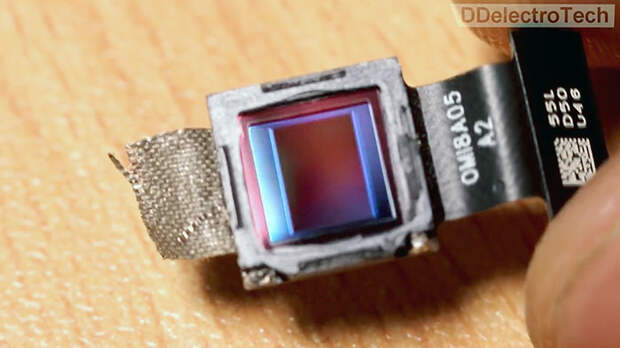

Перед нами предстает матрица, защищенная инфракрасным фильтром.
Прибор ночного видения из мобильного телефона своими руками

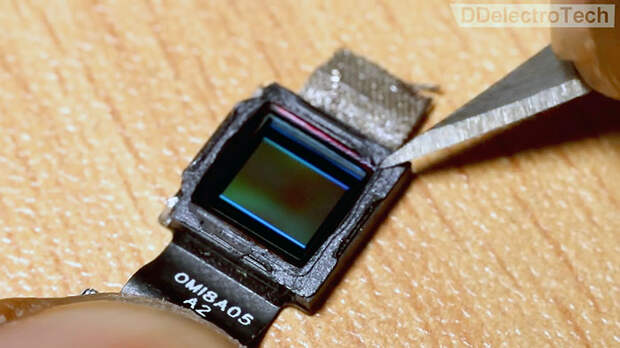

Аккуратно удаляем его с момощью острого предмета типа канцелярского ножа.
Прибор ночного видения из мобильного телефона своими руками

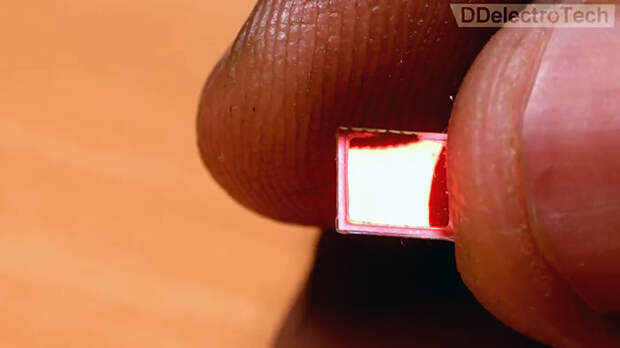

Инфракрасный фильтр на отблеск дает красное свечение, его не перепутать. Такие фильтры стоят во всех видеокамерах, исключая попадания на матрицу невидимого света в ИК диапазоне.

Прибор ночного видения из мобильного телефона своими руками

Собираем все в обратной последовательности. Припаиваем ножки.
Прибор ночного видения из мобильного телефона своими руками

Устанавливаем камеру обратно, соединяем шлейф.
Прибор ночного видения из мобильного телефона своими руками

Собираем телефон, устанавливаем не место батарею.
Прибор ночного видения из мобильного телефона своими руками

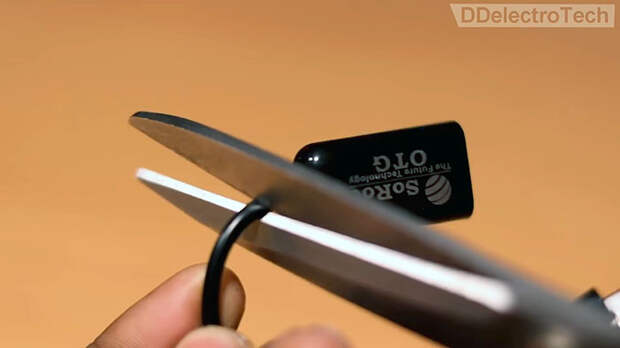

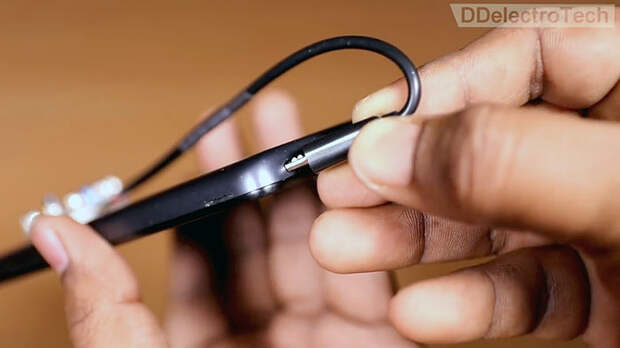

Далее берем переходник и откусываем от него ненужную розетку.
Прибор ночного видения из мобильного телефона своими руками

Припаиваем к кольцу ИК светодиодов провода от разъема USB. По ним, с телефона, будет идти питание 5 В, от которого будут питаться светодиоды.
Прибор ночного видения из мобильного телефона своими руками

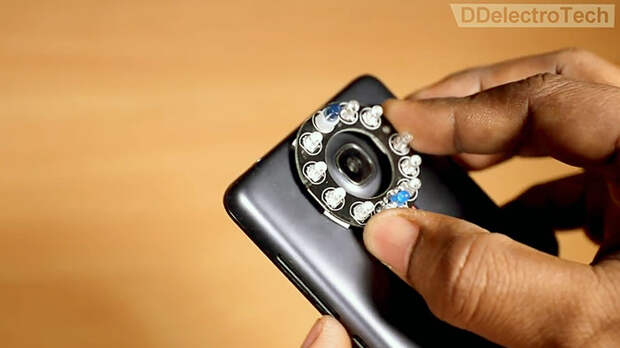

Кольцо крепим на двухсторонний скотч к корпусу.
Прибор ночного видения из мобильного телефона своими руками

Подключаем разъем.
Прибор ночного видения из мобильного телефона своими руками

Прибор ночного видения готов.
Прибор ночного видения из мобильного телефона своими руками

Проверка работы

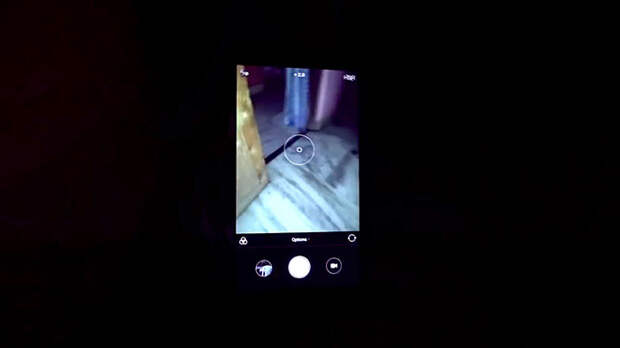

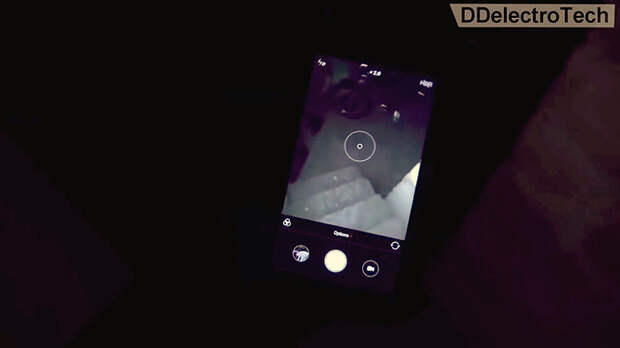

Проверка прибора в полной темноте.
Прибор ночного видения из мобильного телефона своими руками

Можно фотографировать, записывать видео и т.п.
Прибор ночного видения из мобильного телефона своими руками

Смотрите видео
