Солнечная батарея своими руками

Для обеспечения стабильности энергообеспечения дома, эффективным решением является совместное использование ветрогенератора и солнечной батареи, но, к сожалению, батареи далеко не дешевы. Решением этих сложностей было бы производство солнечной батареи своими руками, способной на равных конкурировать с заводскими по мощности, но в то же время приятно отличаться от них ценой.

И такое решение есть!

Для начала, необходимо определиться, что же представляет собой солнечная батарея. По своей сути, это контейнер, содержащий в себе массив, преобразующих солнечную энергию в электрическую, элементов. Слово «массив» применимо в данном случае, потому что для генерации достаточных объемов энергии, необходимых в условиях энергообеспечения жилого дома, солнечных элементов потребуется довольно внушительное количество. В виду высокой хрупкости элементов, их в обязательном порядке объединяют в батарею, которая обеспечивает им защиту от механических повреждений и объединяет вырабатываемую энергию. Как видно, в принципиальном устройстве солнечной батареи нет ничего по-настоящему сложного, поэтому ее вполне можно сделать своими руками.

Перед тем, как приступать непосредственно к действиям, принято проводить глубокую теоретическую подготовку, чтобы избежать лишних трудностей и издержек в процессе. Именно на этом этапе многие энтузиасты сталкиваются с первым препятствием – практически полным отсутствием полезной с практической точки зрения информации. Именно это явление создает надуманную видимость сложности солнечных батарей: раз их никто не делает сам, значит это сложно. Однако, задействовав логическое мышление можно придти к следующим выводам:

основа целесообразности всего процесса заключается в приобретении солнечных элементов по доступной цене
покупка новых элементов исключена, ввиду их высокой стоимости и сложности покупки в необходимом количестве.
солнечные элементы, обладающие дефектами и повреждениями, могут быть приобретены на аукционе eBay и в других источниках, по значительно более низким ценам, чем новые.
дефектные элементы вполне могут быть использованы в заданных условиях.

На основе сделанных выводов, становится ясно, что следующим шагом в изготовлении солнечной батареи будет покупка дефектных солнечных элементов. В нашем случае элементы были куплены на eBay.

Приобретенные монокристаллические солнечные элементы имели размер 3х6 дюйма, и каждый их них выдавал порядка 0.5В энергии. Таким образом, соединенные последовательно 36 таких элементов, в общей сложности выдают около 18В, которых достаточно для эффективной подзарядки 12В аккумулятора. Следует помнить, что такие солнечные элементы хрупкие и ломкие, поэтому вероятность их повреждения при неосторожном обращении крайне высока.

Для обеспечения защиты от механических повреждений продавец покрыл воском наборы из восемнадцати штук. С одной стороны это эффективная мера, позволяющая избежать повреждений во время транспортировки, с другой стороны – лишние проблемы, так как удаление воска вряд ли кому-то покажется приятной и легкой задачей. Поэтому, если есть такая возможность, приобретение элементов, не покрытых воском, является лучшим решением. Если обратить внимание на изображенные световые элементы, можно заметить, что они имеют припаянные проводники. Даже в этом случае придется поработать паяльником, а если же приобрести элементы без проводников – работы будет в разы больше.

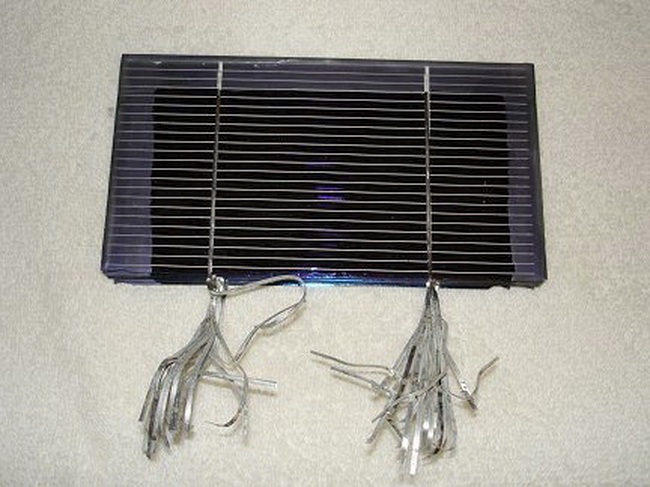

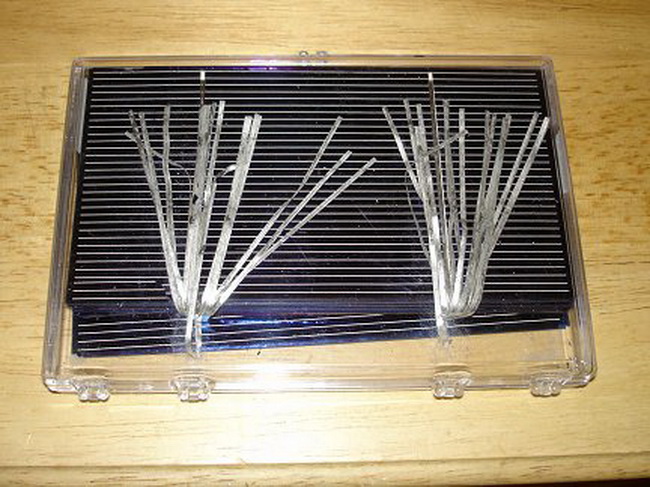

Вместе с тем были приобретены пара наборов элементов, которые не были залиты воском, у другого продавца. Они пришли упакованными в коробку из пластика с незначительными сколами по бокам. В нашем случае сколы не являлись предметом для беспокойства, потому как не были способны ощутимо снизить эффективность всего элемента. Однако, возможно, кто-то сталкивался с более плачевными результатами повреждений при транспортировке, что необходимо иметь в виду. Приобретенных элементов было достаточно для изготовления двух солнечных батарей, даже с излишком, на случай непредвиденных повреждений или отказов.

Конечно, при изготовлении солнечной батареи можно использовать и другие световые элементы, в широком спектре размеров и форм присутствующих у продавцов. В этом случае необходимо помнить три вещи:

Световые элементы одного типа генерируют идентичное напряжения, вне зависимости от размера и формы, поэтому их требуемое количество останется неизменным.

Генерация тока имеет прямую зависимость от размера элемента: большие генерируют больший ток, маленькие – меньший.

Суммарная мощность солнечной батареи определяется ее напряжением, умноженным на ток.

Как видно, использование элементов большого размера при изготовлении солнечной батареи способно обеспечить более высокий показатель мощности, но вместе с тем и сделает саму батарею более громоздкой и тяжелой. В случае использования элементов меньшего размера, размер и вес готовой батареи уменьшится, однако вместе с тем уменьшится и выдаваемая мощность. Крайне не рекомендуется использование в одной батарее солнечных элементов разного размера, так как генерируемый батареей ток будет эквивалентен току самого маленького из используемых элементов.

Приобретенные в нашем случае солнечные элементы при размере 3х6 дюйма генерировали ток примерно в 3 ампера. При солнечной погоде, тридцать шесть, соединенных последовательно, элемента, способны выдавать порядка 60 Вт мощности. Цифра не особенно впечатляет, тем не менее, это лучше, чем ничего. Следует учитывать, что указанная мощность будет генерироваться каждый солнечный день, заряжая аккумулятор. В случае использования электроэнергии для осуществления питания светильников и аппаратуры с небольшим потреблением тока, такая мощность является вполне достаточной. Не нужно и забывать о ветрогенераторе, также производящем энергию.

После приобретения солнечных элементов далеко не лишним будет спрятать их от людских глаз в безопасное место, защищенное от детей и домашних животных, до того момента, когда возможно будет их непосредственная установка в солнечную батарею. Это жизненная необходимость, в виду крайне высокой хрупкости элементов и подверженности их механической деформации.

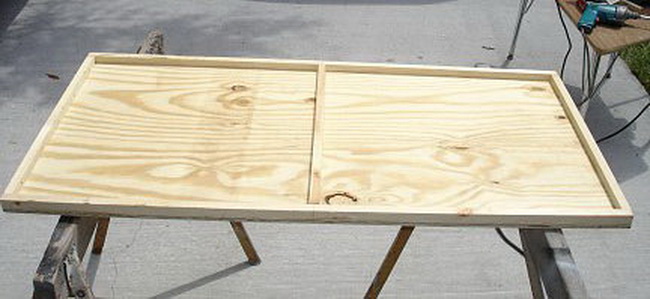

По сути корпус солнечной батареи, ни что иное, как простой неглубокий ящик. Ящик непременно необходимо изготовить неглубоким, для того чтобы его бортики не создавали тени, когда солнечный свет падает на батарею под большим углом. В качестве материала вполне подойдет фанера 3/8 дюйма и рейки для бортиков 3/4 дюйма толщиной. Для лучшей надежности крепление бортиков не лишним будет осуществить двумя способами – приклеиванием и привинчиванием. Для упрощения последующей пайки элементов, батарею лучше разделить на две части. Роль разделителя выполняет расположенная по центру ящика планка.

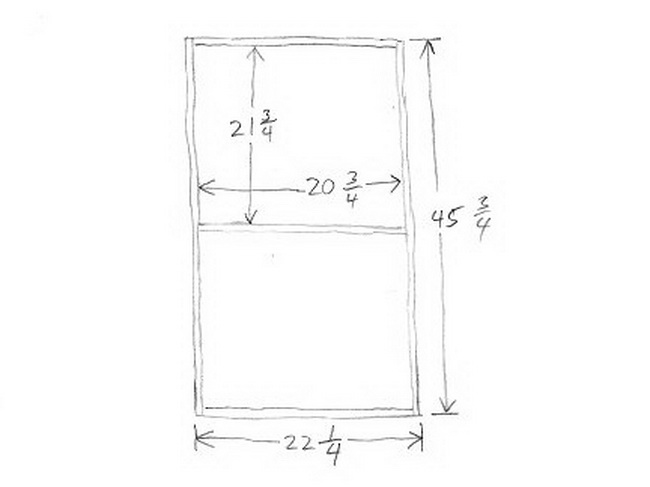

На этом небольшом наброске, можно увидеть размеры в дюймах(1 дюйм равен 2,54 см.), изготовленной в нашем случае солнечной батареи. Бортики расположены по всем краям и в середине батареи и имеют толщину 3/4 дюйма. Данный эскиз ни в коем случае не претендует на роль эталона при изготовлении батареи, он был сформирован скорее из личных предпочтений. Размеры приведены для наглядности, но в принципе они, как и дизайн, могут быть различны. Не бойтесь экспериментировать и вполне вероятно, батарея может получиться лучше, чем в нашем случае.

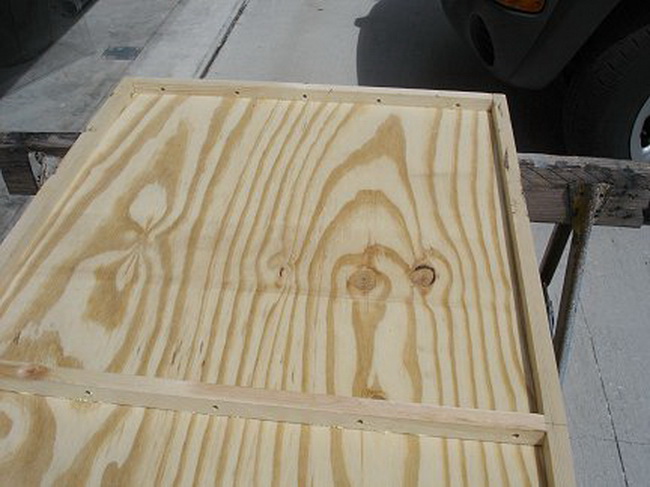

ид на половину корпуса батареи, в которой будет производится размещение первой группы солнечных элементов. Небольшие отверстия, которые вы видите на бортиках, представляют собой не что иное, как вентиляционные отверстия. Они предназначены для удаления влаги и поддержания давления, эквивалентного атмосферному внутри батареи. Следует обратить особое внимание на расположении отверстий для вентиляции в нижней части корпуса батареи, потому как расположение их в верхней части приведет к попаданию излишней влаги извне. Также отверстия необходимо сделать и в планке, расположенной по центру.

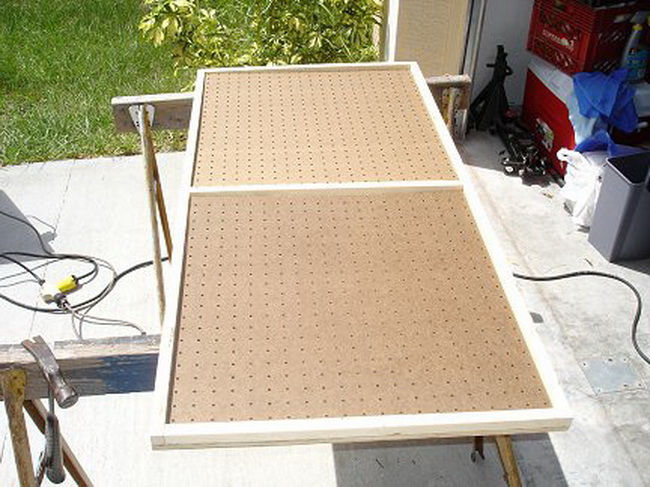

Два вырезанных куска ДВП будут выполнять функцию подложек, т.е. на них будет производиться монтаж солнечных элементов. В качестве альтернативы ДВП подойдет любой тонкий материал, обладающий высокими показателями жесткости и не проводящий электрический ток.

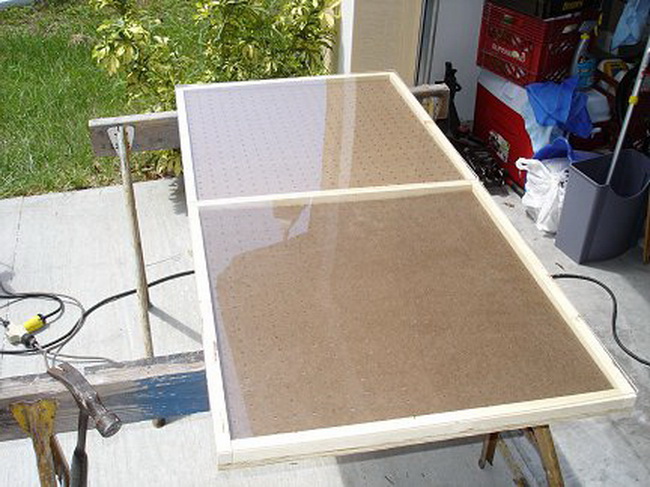

Для защиты солнечной батареи от агрессивного воздействия климата и окружающей среды, используется оргстекло, которым необходимо закрывать лицевую сторону. В данном случае были вырезаны два куска, однако может использоваться и один большой. Использование обычного стекла не рекомендуется, по причине его повышенной хрупкости.

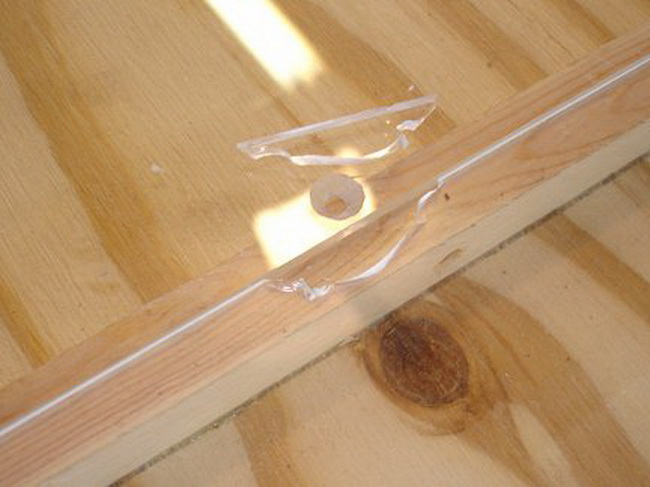

Вот незадача! Для обеспечения крепления на шурупы, было принято решение просверлить отверстия вокруг кромки. При сильном надавливании во время сверления, оргстекло может сломаться, что и произошло в нашем случае. Проблема была решена сверлением недалеко нового отверстия, а отколовшийся кусок просто приклеили.

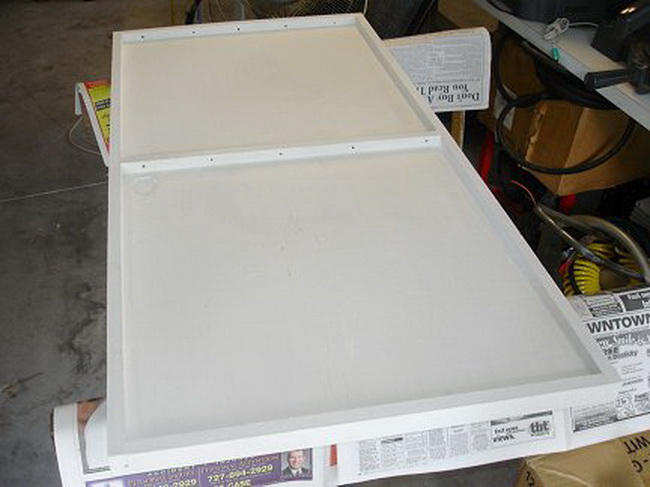

После этого было произведено окрашивание всех деревянных частей солнечной батареи краской в несколько слоев, для повышения защиты конструкции от влаги и воздействия среды. Покраска осуществлялась как внутри, так и снаружи. Цвет краски, как и тип может варьироваться в широком диапазоне, в нашем случае была использована краска, имеющаяся в наличии в достаточном количестве.

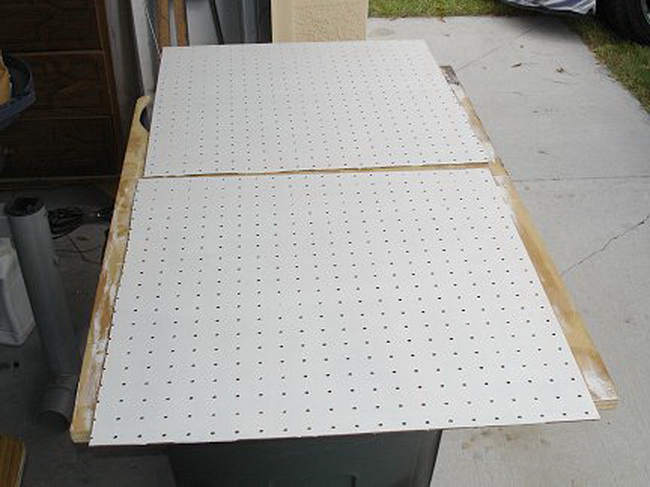

Окраска подложек также была произведена с обеих сторон и в несколько слоев. Покраске подложки необходимо уделять особенное внимание, так при некачественной покраске, дерево может начать коробиться от воздействия влаги, что вероятно приведет к повреждению приклеенных к ней солнечных элементов.

Теперь, когда корпус солнечной батареи готов и просыхает самое время приступить к подготовке элементов.
Как уже упоминалось ранее, удаление воска с элементов – задача не из приятных. В ходе экспериментов, методом проб и ошибок, был найдет эффективный способ. Тем не менее, рекомендации по покупки не покрытых воском элементов, остались прежними.

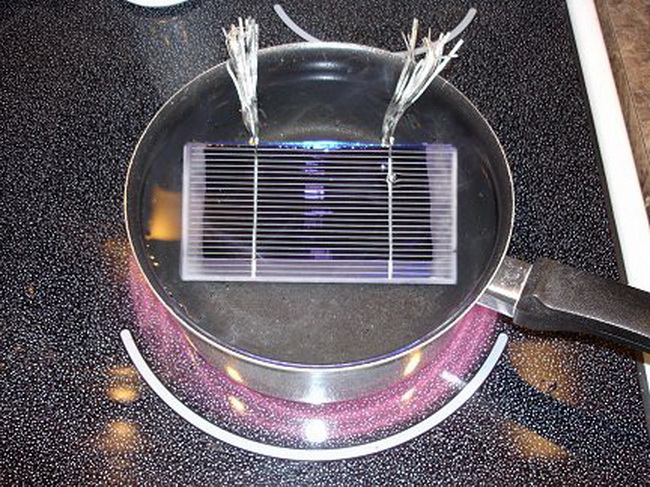

Для растопки воска и отделения элементов друг от друга, необходимо отмочить солнечные элементы в горячей воде. При этом следует исключить возможность закипания воды, потому как бурное кипение может повредить элементы и нарушить их электрические контакты. Для исключения неравномерного нагрева, рекомендуется поместить элементы в холодную воду и плавно нагревать. Следует воздержать от вытягивания элементов из кастрюли за проводники, так как они могут оборваться.

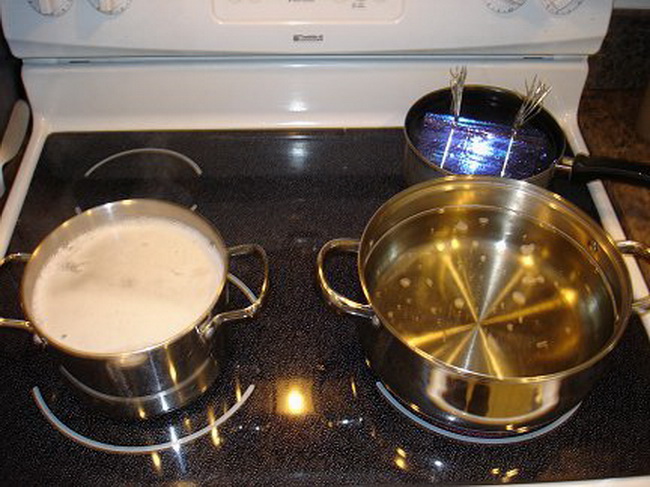

На этом фото изображена окончательная версия аппарата для удаления воска. На заднем плане с правой стороны находится первая емкость, предназначенная для растапливания воска. Слева на переднем плане расположена емкость с горячей мыльной водой, а справа – чистая вода. Вода во всех емкостях довольно горячая, но ниже кипения воды. Нехитрый технологический процесс удаления воска заключается в следующем: в первой емкости необходимо растопить воск, затем элемент перенести в горячую мыльную воду для удаления остатков воска, в заключении промыть чистой водой.

После очистки от воска, элементы необходимо просушить, для этого они были выложены на полотенце. Следует отметить что слив мыльной воды в канализацию недопустим, так как воск, остыв, затвердеет и засорит ее. Результатом процесса очистки является почти полное удаление воска с солнечных элементов. Оставшийся воск не способен помешать как пайке, так и работе элементов.

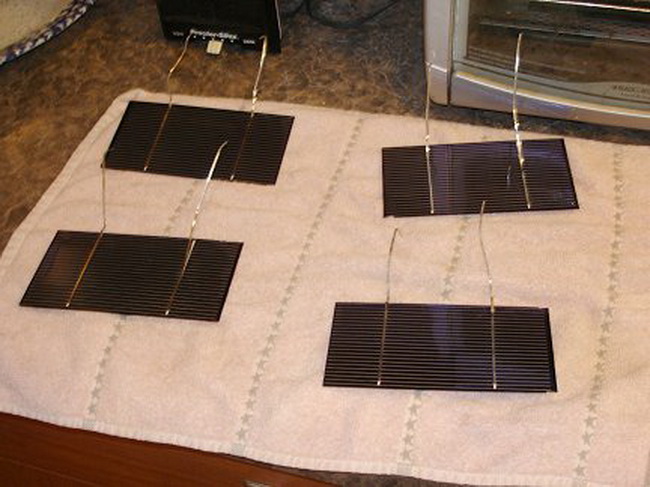

Солнечные элементы сушатся на полотенце после очистки. После удаления воска элементы стали значительно более хрупкими, что делает их более сложными в хранении и обращении. Рекомендуется не производить очистку до тех пор, пока не будет необходима их непосредственная установка в солнечную батарею.

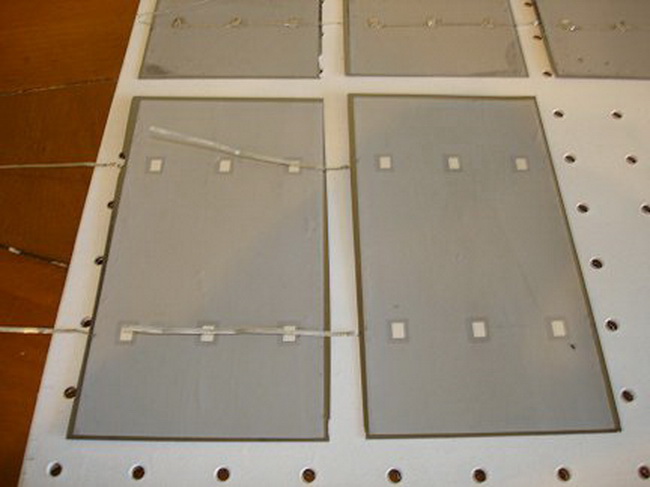

Для упрощения процесса монтажа элементов, рекомендуется начать с отрисовки сетки на основе. После произведения отрисовки, элементы были выложены по сетке вверх обратной стороной, для того чтобы их спаять. Все восемнадцать элементов, расположенных в каждой половине были последовательно соединены, после чего были и соединены и половины, также последовательным способом, для получения необходимого напряжения

В начале спайка элементов между собой может показаться сложной, однако со временем она становится проще. Рекомендуется начать с двух элементов. Необходимо разместить проводники одного элемента таким образом, чтобы они пересекали точки пайки другого, также следует убедиться, что элементы установлены согласно разметке.

Для непосредственного осуществления пайки использовался паяльник малой мощности и прутковый припой с канифольной сердцевиной. Перед пайкой была произведена смазка точек пайки флюсом при помощи специального карандаша. Ни в коем случае не следует давить на паяльник. Элементы настолько хрупкие, что могут от небольшого давления придти в негодность.

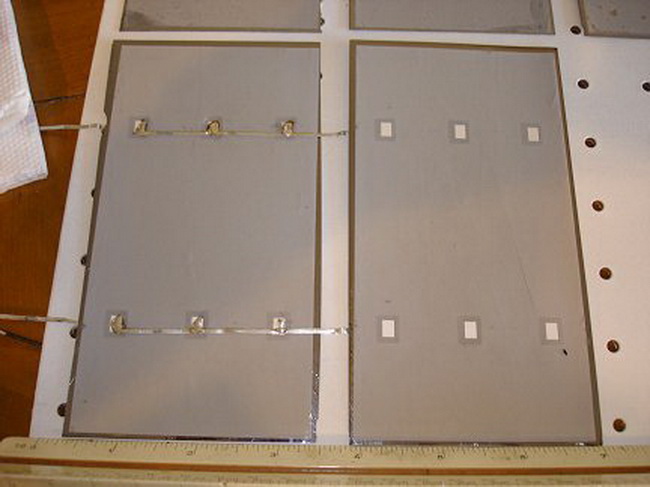

Повторение пайки осуществлялась до образования цепочки, состоящей из шести элементов. Шины соединения от сломанных солнечных элементов, были припаяны к обратно стороне элемента цепочки, являющегося последним. Таких цепочек получилось три – итого 18 элементов первой половины батареи были благополучно объединены в сеть.

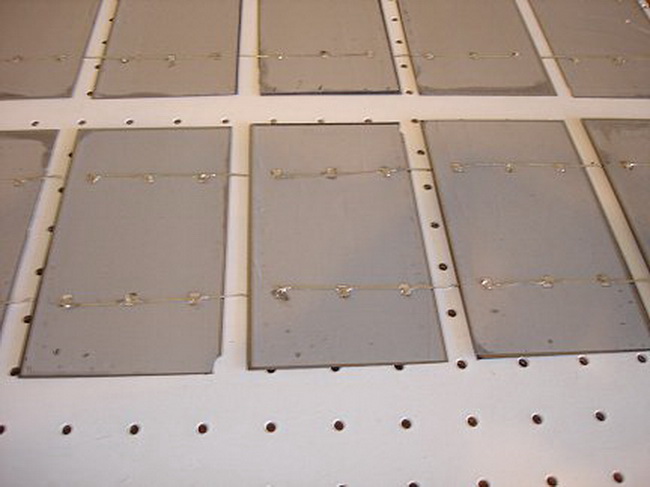

По причине того, что все три цепочки необходимо соединить последовательно, средняя цепочка была повернута на 180 градусов по отношению к другим. Общая ориентация цепочек в итоге получилось правильной. Следующим шагом является приклеивание элементов на место.

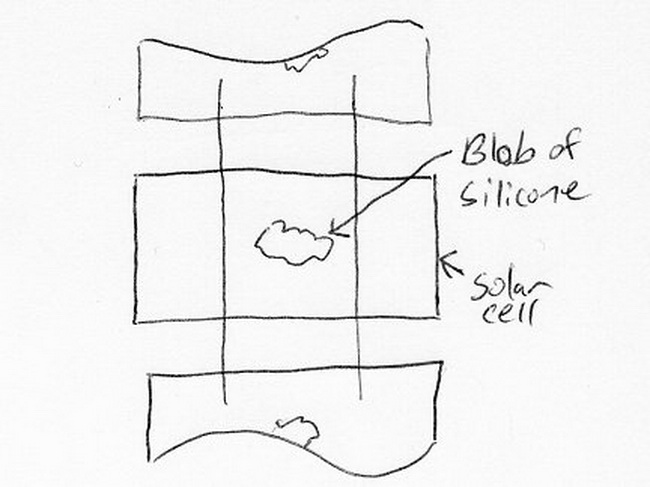

Для осуществления солнечных элементов может потребоваться некоторая сноровка. Необходимо нанести небольшую каплю герметика, изготовленного на основе силикона, в центре каждого элемента одной цепочки. После этого следует перевернуть цепочку лицевой стороной вверх и разместить солнечные элементы согласно нанесенной ранее разметке. Затем необходимо легонько прижать элементы, осторожно надавливая в центре, чтобы приклеить их. Значительные сложности могут возникнуть в основном при переворачивании гибкой цепочки, поэтому лишняя пара рук на это этапе не повредит.

Не рекомендуется наносить избыточное количество клея и приклеивать элементы по краям. Это обусловлено тем, что сами элементы и подложка, на которую они установлены, будут деформироваться при изменении условий влажности и температуры, что может привести к выходу элементов из строя.

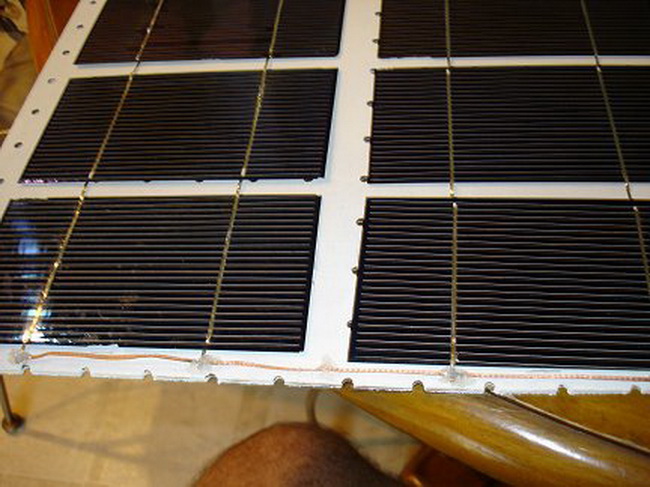

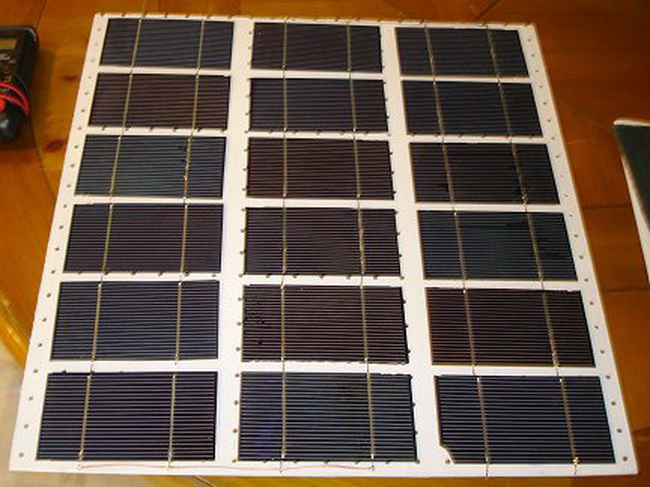

Так выглядит собранная половина солнечной батареи. Для соединения первой и второй цепочек элементов была использована медная оплетка кабеля.

Для этих целей вполне подойдут специальные шины или даже медные провода. Аналогичное соединение необходимо произвести и с обратной стороны. Провод был прикреплен к основанию каплей герметика.

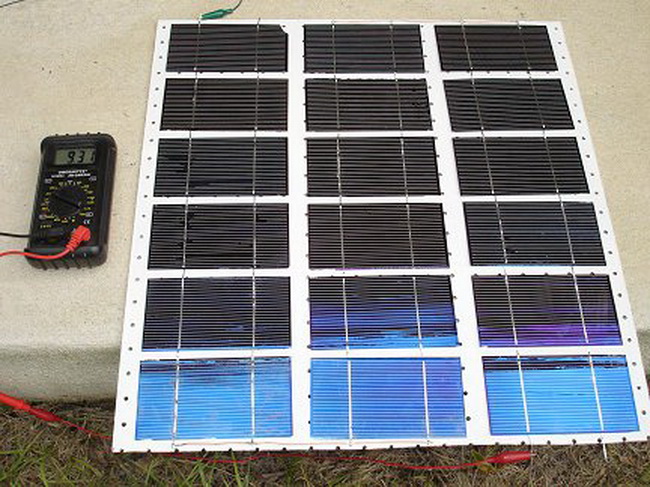

Тест первой изготовленной половины батареи на солнце. При слабой солнечной активности, изготовленная половина генерирует 9.31В. Довольно неплохо. Пора приступать к изготовлению второй половины батареи.

После того, как обе основы с солнечными элементами будут завершены, можно произвести их установку в подготовленную заранее коробку и соединить.

Каждая половина идеально помещается на свое место. Для крепления основы внутри батареи были использованы 4 шурупа небольшого размера.

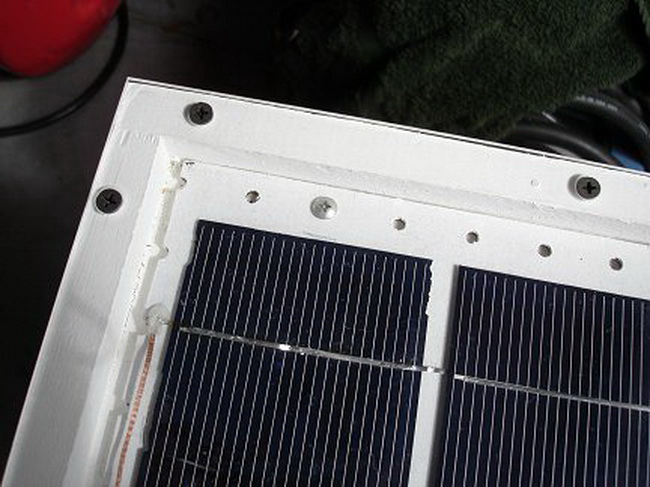

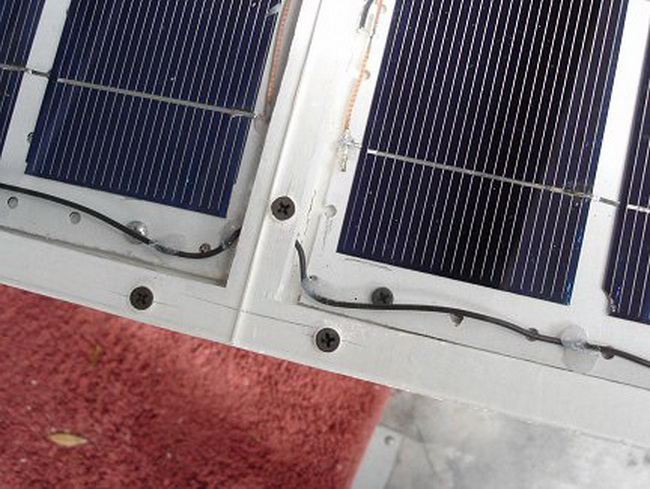

Провод, предназначенный для соединения половин солнечной батареи, был пропущен через вентиляционное отверстие в центральном бортике и закреплен при помощи герметика.



Необходимо каждую солнечную панель в систему снабдить диодом блокирования, который должен быть соединен с батареей последовательно. Он предназначен для исключения разряда аккумулятора через батарею. Диод использовался Шоттки на 3.3А, обладающий значительно более низким падением напряжения, в сравнении с обычными диодами, что минимизирует потери мощности на диоде. Набор из двадцати пяти диодов марки 31DQ03 был приобретен всего за несколько долларов на eBay.

Исходя из технических характеристик диодов, наилучшим местом их размещения является внутренняя часть батареи. Связано это с зависимостью падения напряжения у диода от температуры. Так как температура внутри батареи будет выше окружающей, следовательно и эффективность диода повысится. Для закрепления диода был использован герметик.

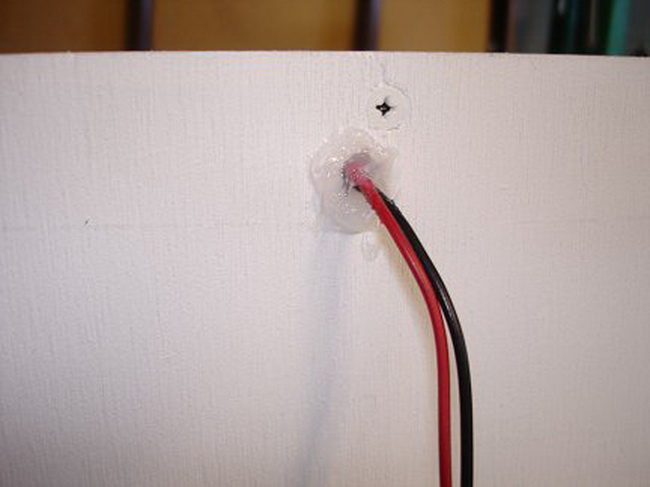

Для того чтобы вывести наружу провода, было просверлено отверстие в днище солнечной батареи. Провода лучше завязать на узел и закрепить герметиком, для предотвращения их последующего вытягивания.

Крайне необходимо дать высохнуть герметику до установки защиты из оргстекла. Силиконовые испарения могут образовать пленку на внутренней поверхности оргстекла, если не дать силикону просохнуть на открытом воздухе.



Небольшое количество герметика для создания барьера от влаги.

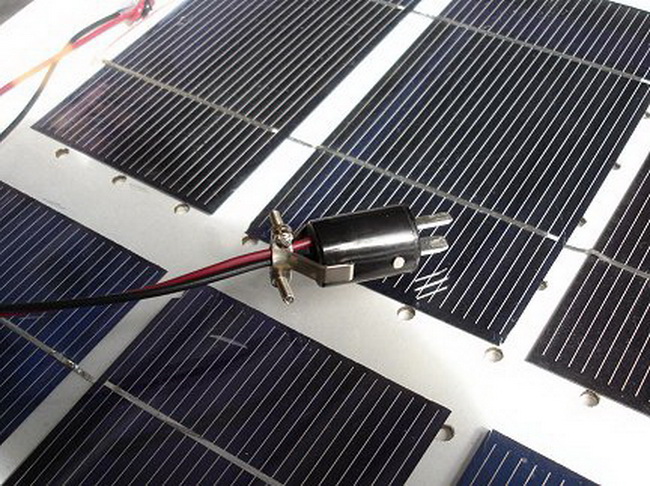

На выходной провод солнечной батареи, был прикреплен двухконтактный разъем, розетка которого в будущем будет присоединена к контроллеру заряда аккумуляторных батарей, используемого для ветрогенератора. В итоге солнечная батарея и ветрогенератор смогут работать параллельно.

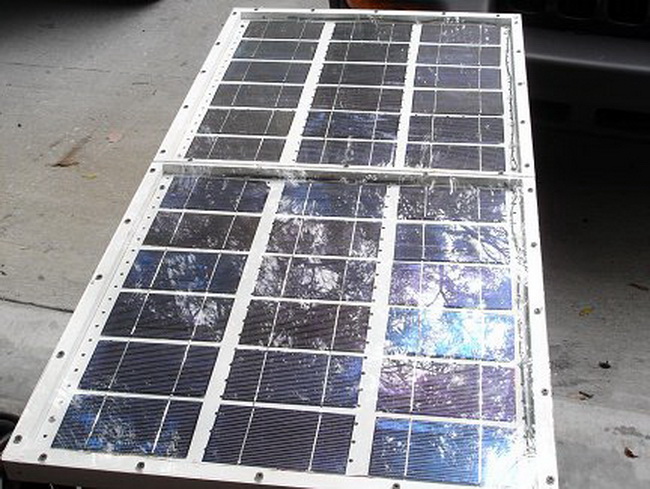

Вот так выглядит окончательная версия солнечной батареи с установленным экраном. Не стоит торопиться с герметизацией стыков оргстекла до произведения полного тестирования работоспособности батареи. Может случиться так, что на одном из элементов отошел контакт и потребуется доступ к внутренностям батареи для ликвидации проблемы.

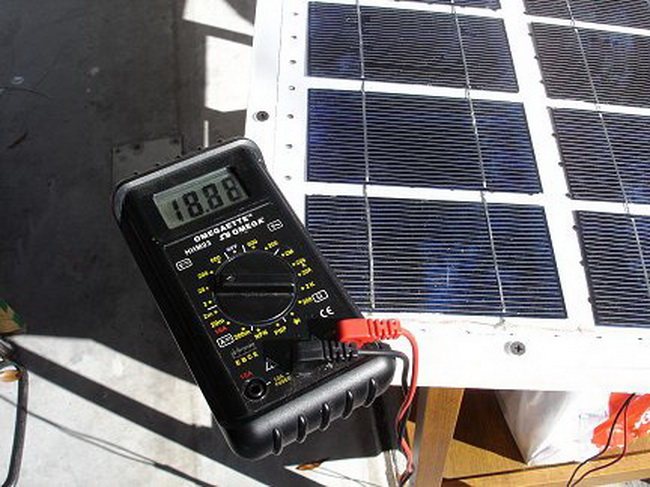

Предварительные расчеты оправдались: законченная солнечная батарея на ярком осеннем солнце выдает 18.88В без нагрузки.

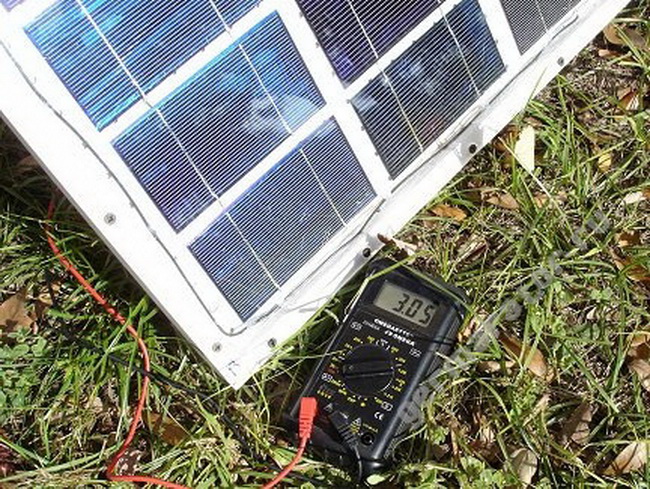

Этот тест был произведен при аналогичных условиях и показывает прекрасную работоспособность батареи – 3,05А.

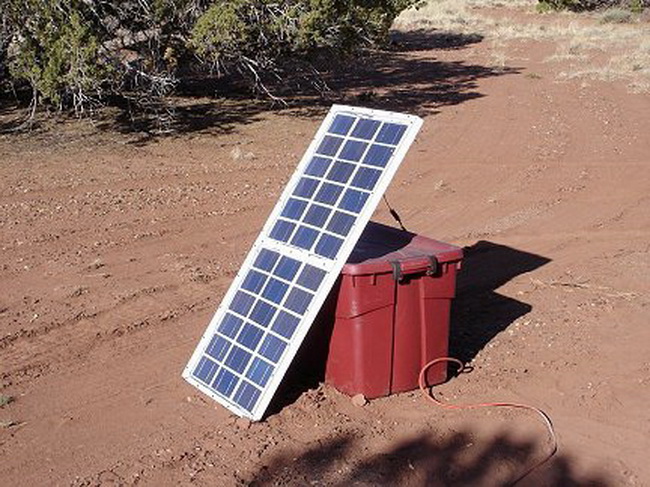

Солнечная батарея в рабочих условиях. Для сохранения ориентации на солнце, батарея перемещается несколько раз в день, что само по себе не сложно. В перспективе возможна установка автоматического слежения за положением солнца на небосводе.

Итак, какова же конечная стоимость батареи, которую мы умудрились сделать своими руками? Учитывая то, что куски дерева, провода и прочие пригодившиеся в изготовлении батареи вещи были у нас в мастерской, наши с вами подсчеты могут немного отличаться. Конечная стоимость солнечной батареи составила 105 долларов с учетом 74 долларов, потраченных на приобретение самих элементов.

Согласитесь, не так уж и плохо! Это всего лишь малая часть стоимости заводской батареи эквивалентной мощности. И в этом нет ничего сложного! Для увеличения выходной мощности вполне можно соорудить несколько таких батарей.
