Делаем оригинальные часы с подсветкой

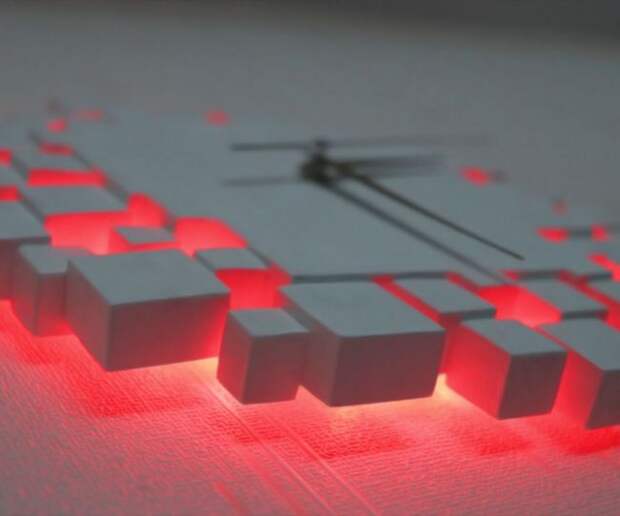

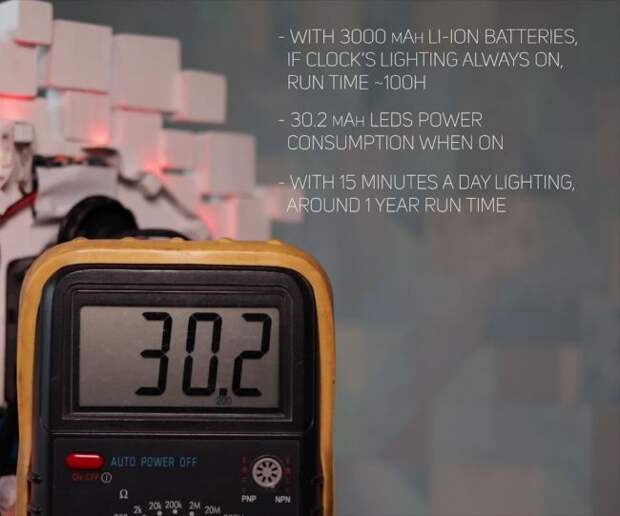

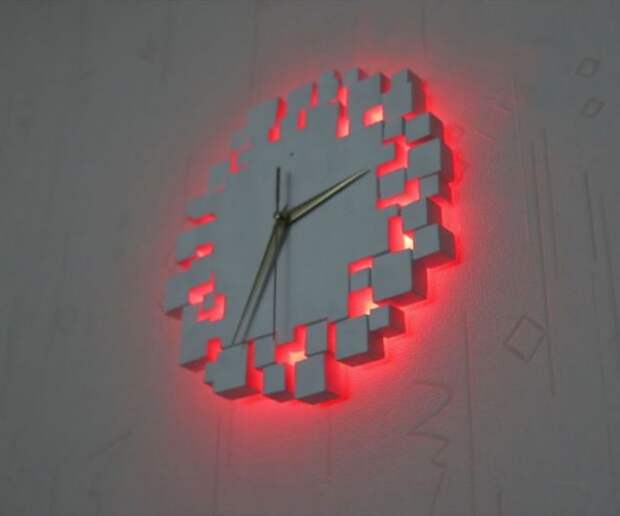

Изготовленные мастером-самодельщиком часы реагируют на движения и загорается подсветка. В верхней части часов мастер установил датчик движения и теперь, проходя мимо часов, он просто подносит руку к циферблату и светодиоды загораются. Общая потребляемая мощность при работе подсветки 30,2 мАч.

Для питания мастер использует два литий-ионных аккумулятора 18650. Напряжение при полном заряде у них 8,4 В и, хотя заявленное напряжение для светодиодов 12 В, они нормально работают и на 8,4 В.

Для изготовления таких часов ему понадобились следующие

Материалы и инструменты:
-Электролобзик;
-Фрезер;
-Дрель;
-Фен;
-Струбцины;
-Наждачная бумага;
-Лобзик;
-Угольник;
-Паяльник с принадлежностями;
-Плоскогубцы;
-Нож;
-Клеевой пистолет;
-Доска;
-Краска;
-Кисточка;
-Фанера;
-Изоляционная лента;
-Клей (по дереву и супер);
-Часовой механизм;
-Батарея АА;
-Транзистор NPN;
-Светодиодная лента;
-Два литий-ионных аккумулятора;
-Держатель батарей;
-Датчик движения HC-SR501;
-Провод;
Шаг первый: шаблон
Электрическую схему и шаблон для часов можно скачать здесь.
После того, как шаблон распечатан мастер приклеивает его к доске и сверлит отверстие для фрезера.

Шаг второй: фрезерование

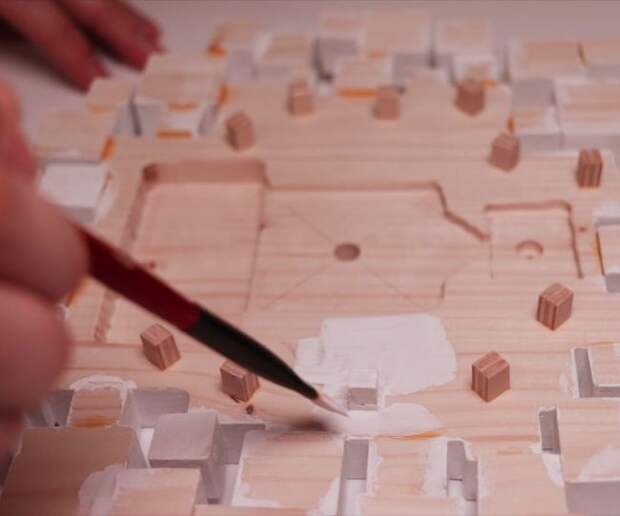

Согласно шаблону, делает углубления на доске под часовой и электронные устройства.

Шаг третий: кубики

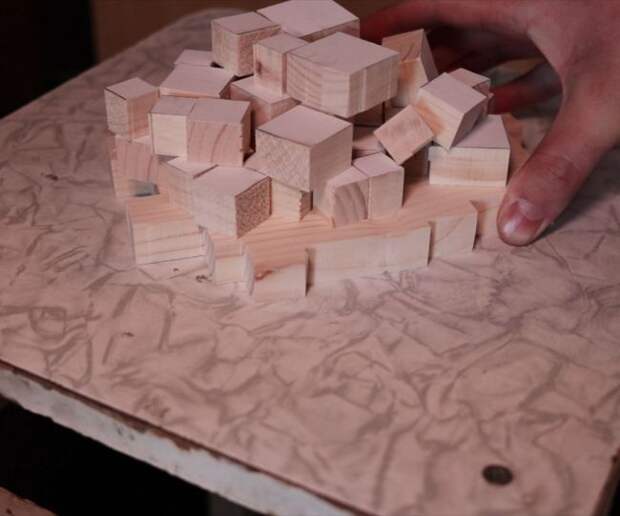

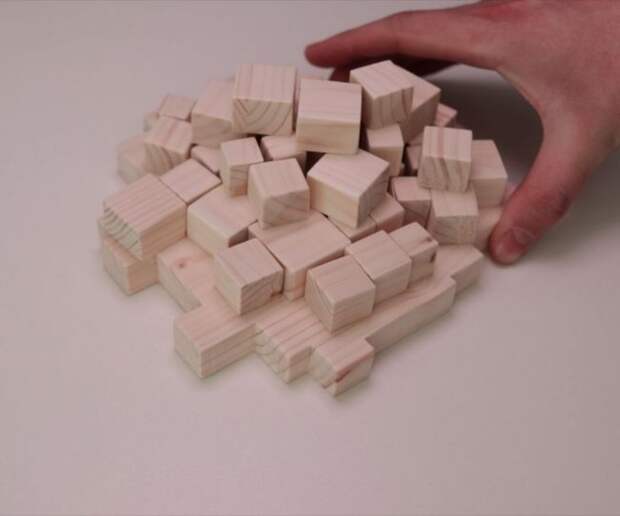

Как Вы заметили на шаблоне присутствуют квадраты. С помощью электро и ручного лобзика мастер вырезает квадраты по схеме.

Шлифует все вырезанные кубики.

Шаг четвертый: отверстия
Сверлит отверстия для оси часового механизма и датчика движения. Для датчика мастер сначала сверлит широкое отверстие и перед самым выходом более тонкое.

Это позволит сузить угол работы датчика движения.

Шаг пятый: склеивание кубиков
Дальше мастер на стол кладет шаблон. На шаблон ставит коробку. На коробку основание часов. Теперь ориентируясь на шаблон приклеивает к основанию кубики.

Шаг шестой: светодиодная лента
При изготовлении часов мастер использовал те светодиоды, которые оказались под рукой. В данном случае это светодиодная лента RGBW. Для подсветки часов мастер хочет использовать только красный цвет, поэтому, предварительно протестировав, на ленте он отмечает места расположения красного светодиода. Затем отрезает кусок ленты 50 см и расположив ее, с тыльной стороны часов, отмечает на корпусе где будут красные светодиоды.

Шаг седьмой: маленькие блоки
Вырезает и приклеивает на отмеченные места маленькие блоки. К этим блокам будет приклеена светодиодная лента.

Шаг восьмой: покраска

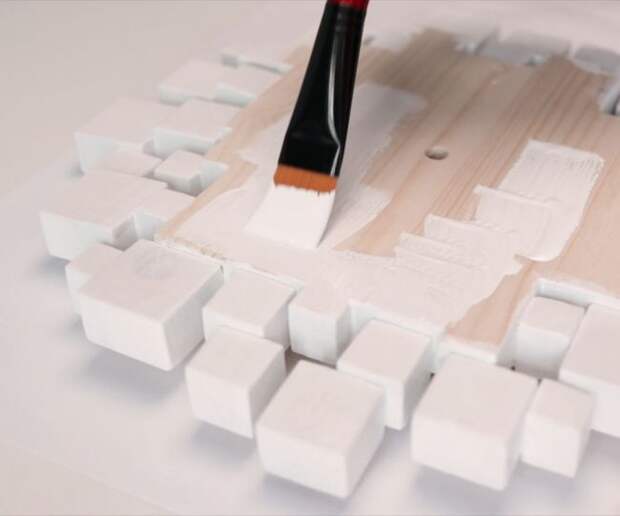

Наносит на корпус краску белого цвета.

Шаг девятый: электронная часть

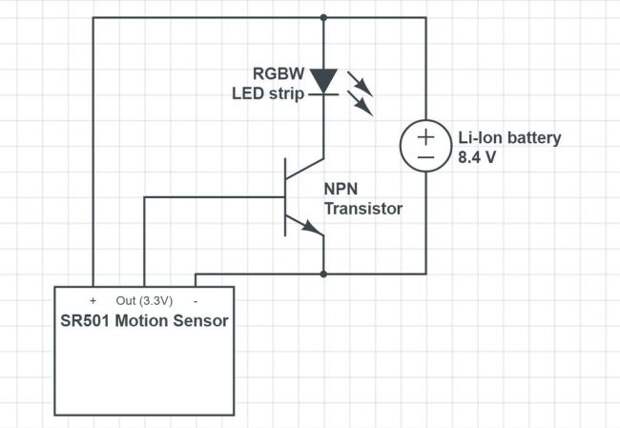

Дальше автор производит монтаж электрокомпонентов согласно схемы.

Подготавливает держатель.

Припаивает «базу» транзистора к среднему разъему датчика движения. Припаивает к к полосе два провода. Один к минусу, второй к контакту красного светодиода.

Припаивает два провода к + и- датчика. Затем припаивает — светодиодной полосы к «эмиттеру» транзистора. Соединяет три плюсовых провода вместе: от датчика, светодиодов, батареи.

Припаивает «минус» датчика и светодиодной полосы к «коллектору» транзистора. Все оголенные участки изолирует лентой.

Шаг десятый: сборка
Приклеивает к корпусу датчик и батарейный отсек. Приклеивает ленту к блокам.

Устанавливает часовой механизм. Устанавливает батареи: одну в часовой механизм и две в батарейный отсек.

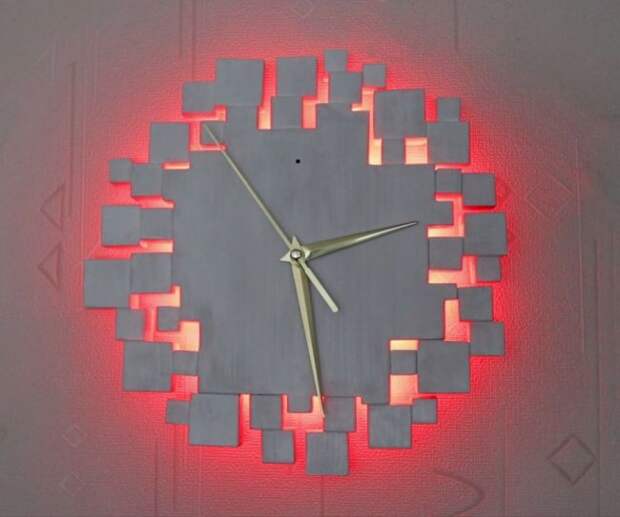

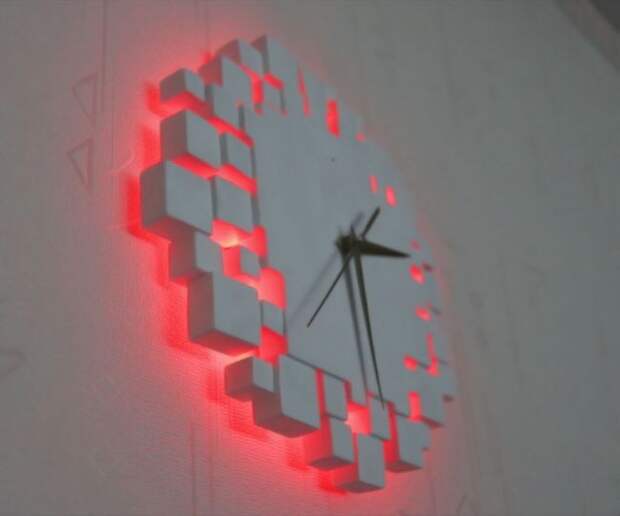

Все готово. Осталось повесить часы на стену.
