Интересная идея создания бензиновой зажигалки из наручных часов. Автор этой самоделки уже давно увлекается созданием различных видов зажигалок из подручных вещей. На этот раз его взор пал на пару старых неработающих наручных часов. Посчитав идею создания зажигалки, которую можно было бы носить на руке перспективной, он приступил к ее разработке.
Материалы для создания наручной зажигалки:
-наручные часы в количестве двух штук
-колесико от зажигалки
-металлическая трубка
-пружинки
-вата и фитиль.
Пошаговое описание изготовления зажигалки из наручных часов:
Шаг первый: Подготовка часов.

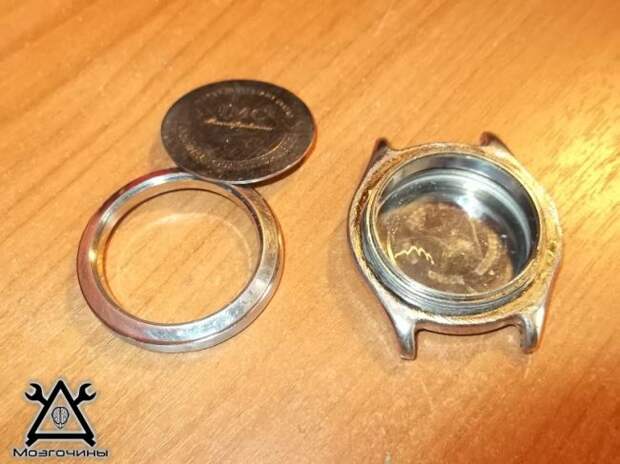

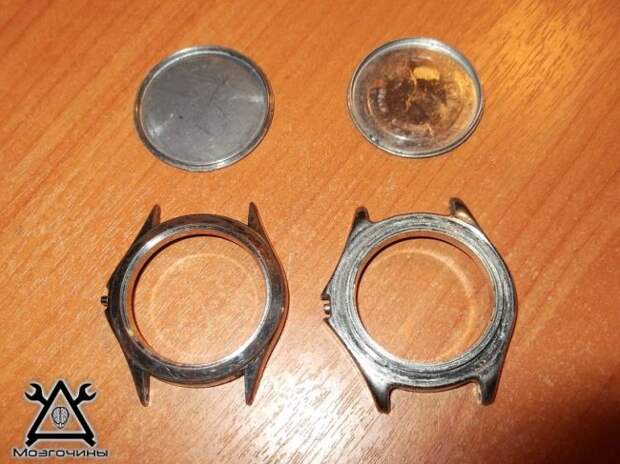

Для начала были взяты две пары старых сломанных наручных часов. Они были разобраны и освобождены от всего лишнего в виде механизма часов, циферблата и т.д., так как для создания зажигалки понадобиться только корпус.

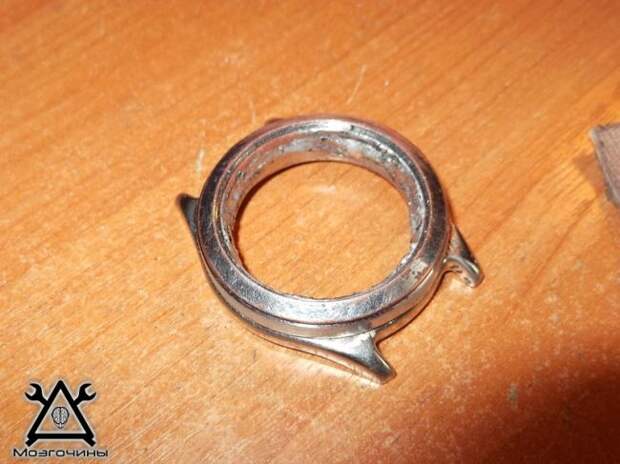

Далее были спилены выступы углов у одних из часов. Эти часы в последующем будут расположены сверху. Крышка этих часов подгоняется таким образом, чтобы ее можно было установить вместо защитного стекла.
На вторых часах, которые использовал автор, имелась вращающаяся окантовка. Эта окантовка так же была снята, но от нее остался порожек, на который и будут установлены вторые часы после подгонки.
Шаг второй: Спаивание двух часов в единый корпус для зажигалки.

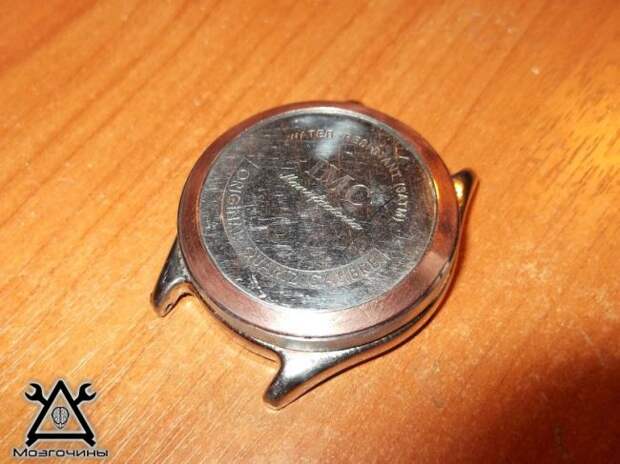

После того, как двое часов были подогнаны друг под друга, автор приступил к их спайке в единый корпус.
Подогнанная под размер защитного стекла крышка верхних часов была так же установлена и припаяна изнутри.
Шаг третий: Установка фитиля для зажигалки.

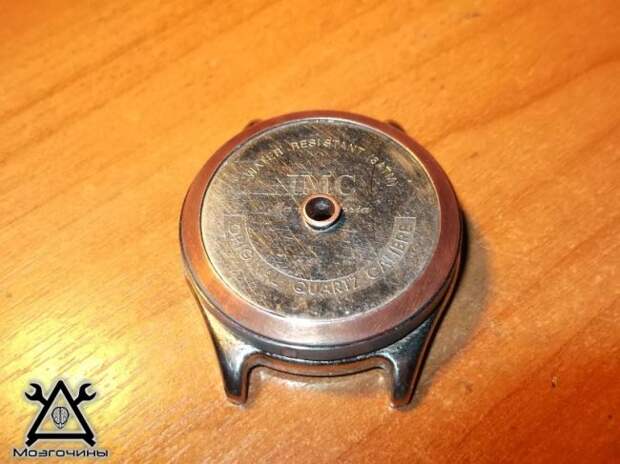

Далее в крышке было просверлено небольшое отверстие для установки фитиля.
В качестве держателя для фитиля будущей зажигалки была использована развальцованная в отверстии трубка:
Далее нужно было сделать колпачок для фитиля. Были рассмотрены такие варианты конструкции колпачка, как отвинчивающийся, откидной, накидной и даже примагничивающийся. Но, к сожалению, все эти конструкции были либо неудобны, либо было недостаточно деталей, чтобы сделать нужные шарниры, а металл используемых часов естественно оказался немагнитным.

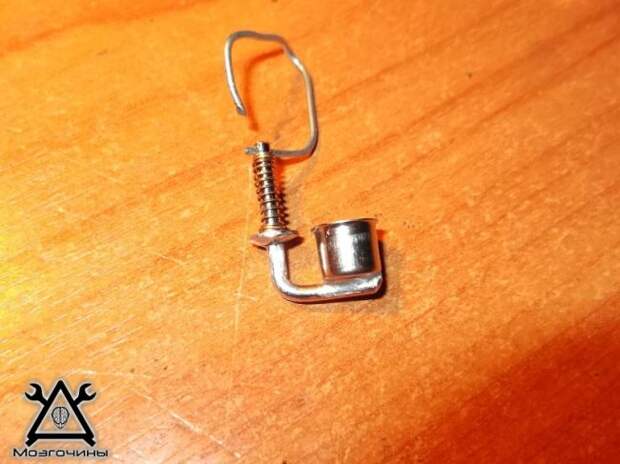

Поэтому было принято решение сделать подпружиненный колпачок для закрытия фитиля:
Шаг четвертый: Установка элементов зажигалки.

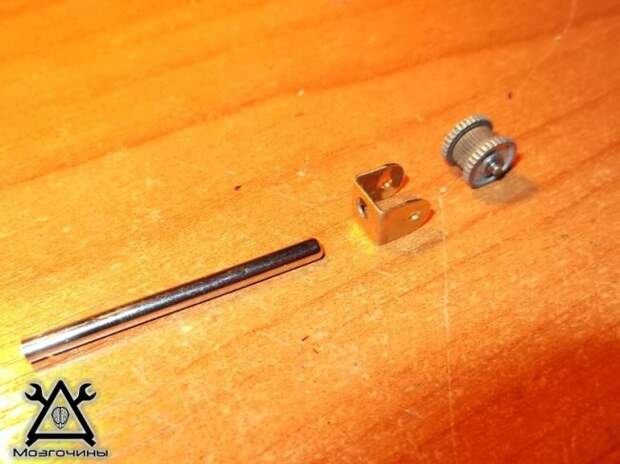

Держатель для колесика был сделан по самой простой схеме, и надежно прикреплен к поверхности часов:

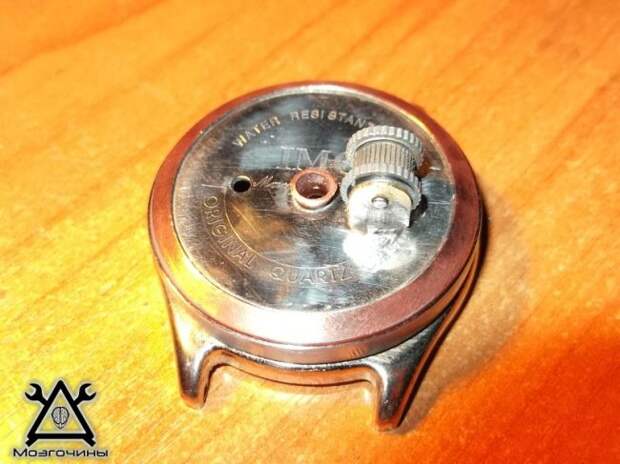

Далее на него было установлено колесико с кремнием:

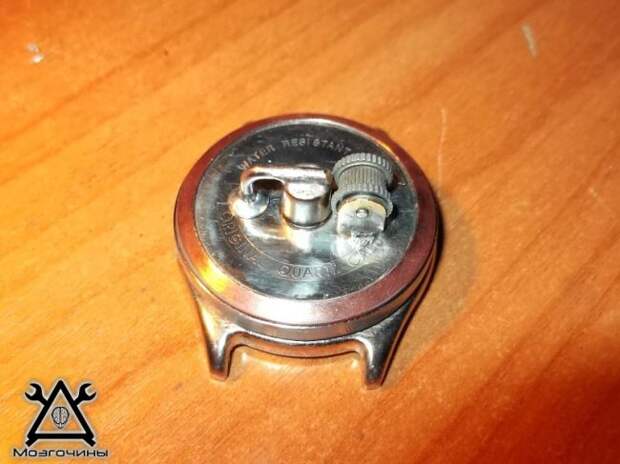

А затем прикреплен и колпачок для защиты фитиля:

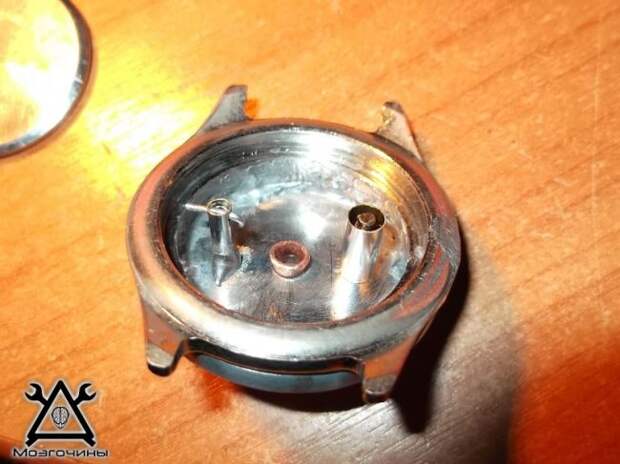

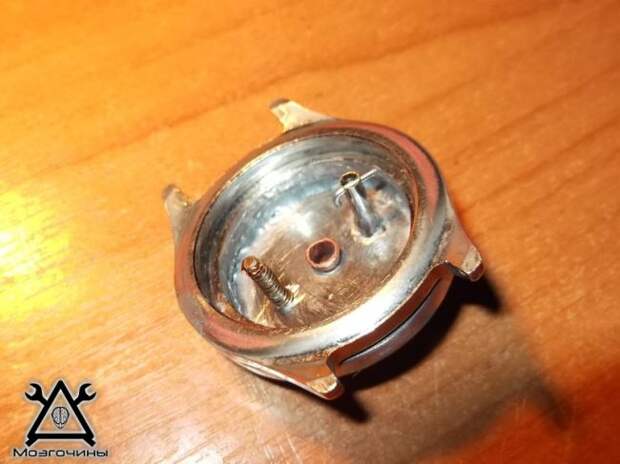

Удержание пружин предусмотрено за счет обычных шплинтов:
Но при такой конструкции под витки пружин будет попадать вата, поэтому необходимо защитить конструкцию, закрепив на шток колпачка небольшую трубку:

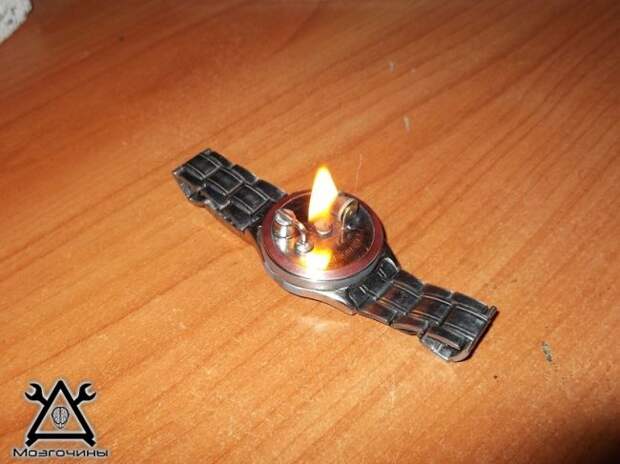

Шаг пятый: Испытание изделия.

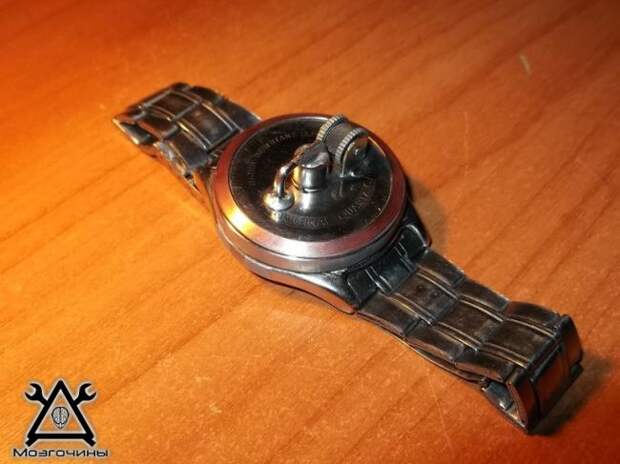

Далее к креплениям часов был приделан стандартный ремешок, после чего зажигалка была полностью готова и использованию.
