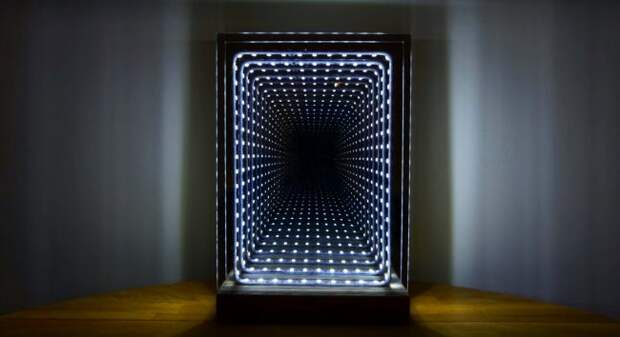

Ночью он выглядит ещё более красиво.

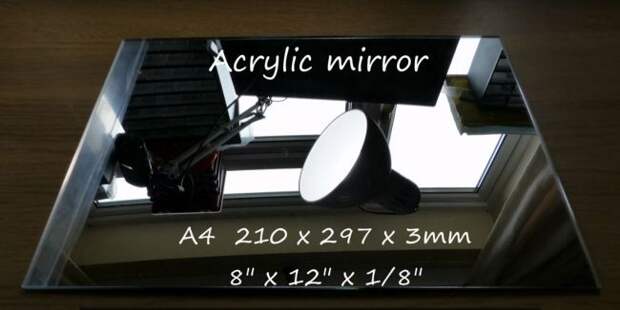

Для данной самоделки автор использовал такие материалы: акриловое зеркало. Размеры могут быть и другие.

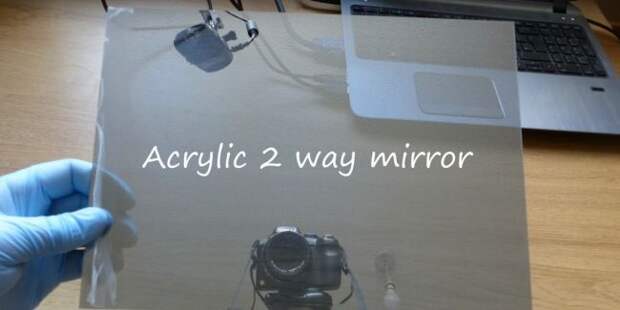

Двухстороннее акриловое зеркало.

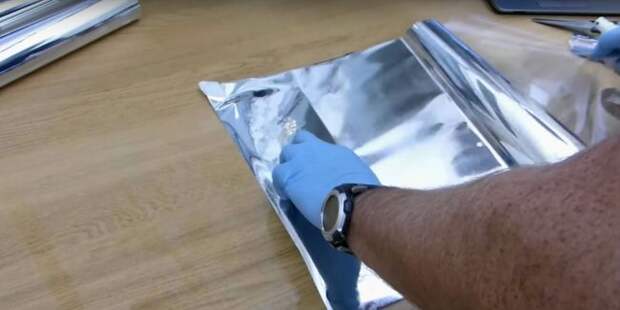

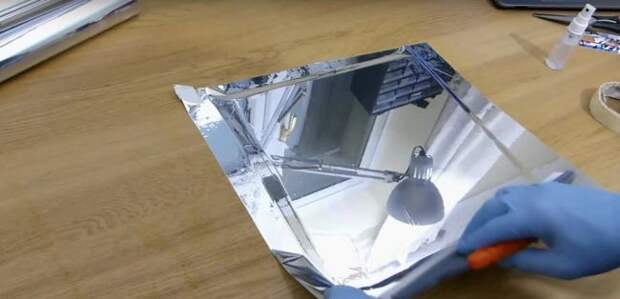

Его можно изготовить и самому если нет заводского. Нужно взять акриловое стекло прозрачное и наклеить на него зеркальную светоотражающею плёнку для окон, или тонировки стёкол автомобиля.
Наклеивать её нужно с помощью мыльного раствора.

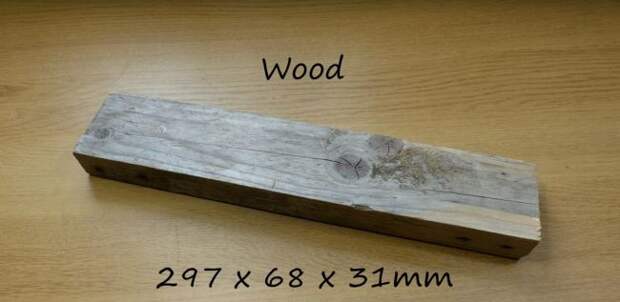

Так же автор взял деревянный брусок за основу ночника.

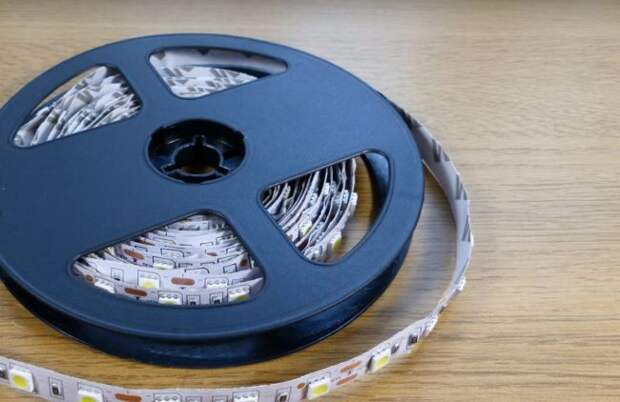

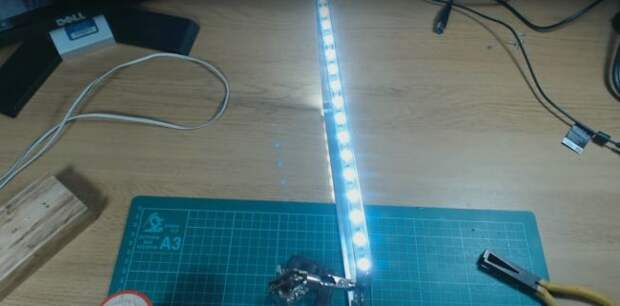

Ещё светодиодную ленту белого цвета.

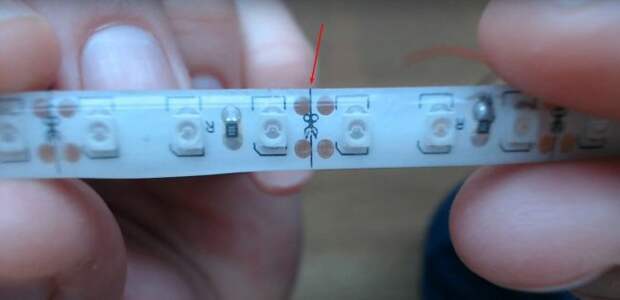

Места в которых можно отрезать ленту.

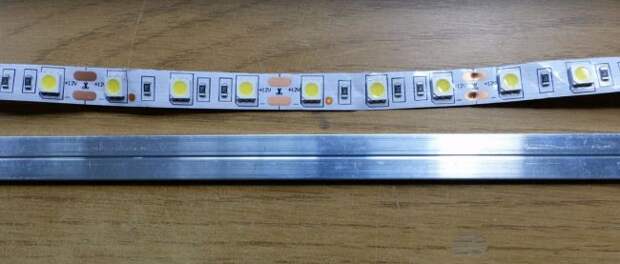

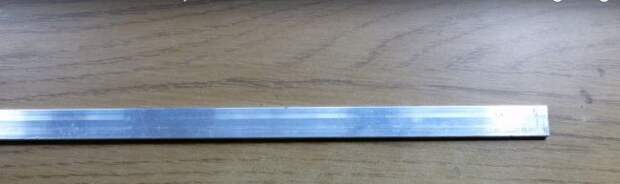

И ещё алюминиевую полосу длина приблизительно 1000 мм., ширина 11,5 мм, толщина 2 мм.
Она должна быть немного шире чем лента.

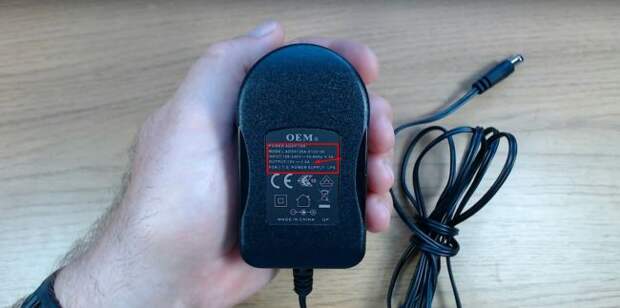

Источником питания автор будет использовать блок питания с такими параметрами.

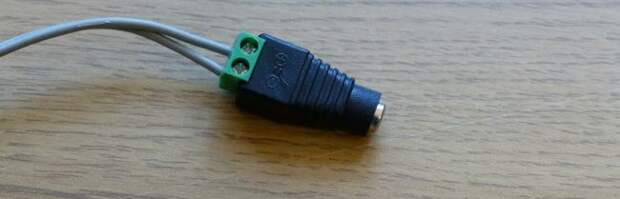

Ещё будет нужен разъём постоянного тока.

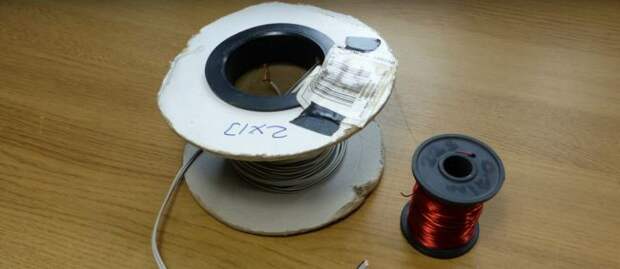

И провод двух видов один гибкий двойной в изоляции, а второй эмальпровод.

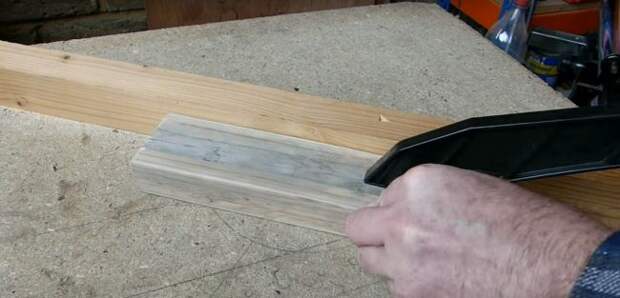

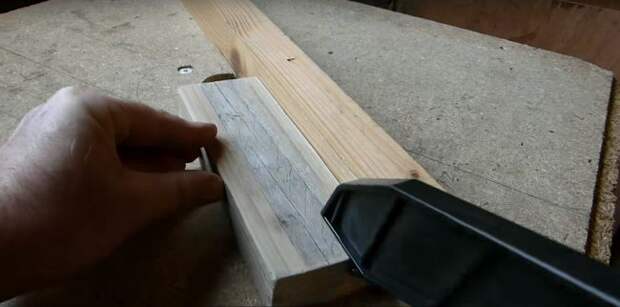

Когда автор всё вышеперечисленное подготовил, приступил к работе. И первым делом он подготовил основу ночника. Для этого он у деревянного бруска выровнял один край. Затем отмерял размер и отрезал.

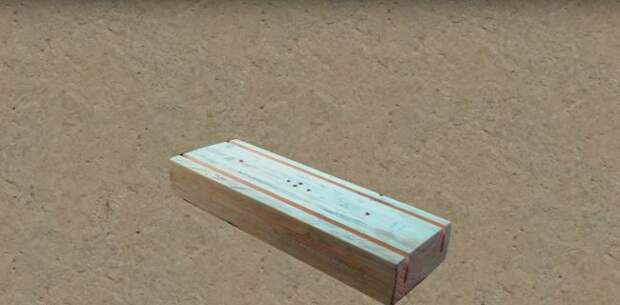

Затем он сделал в этом бруске пазы.

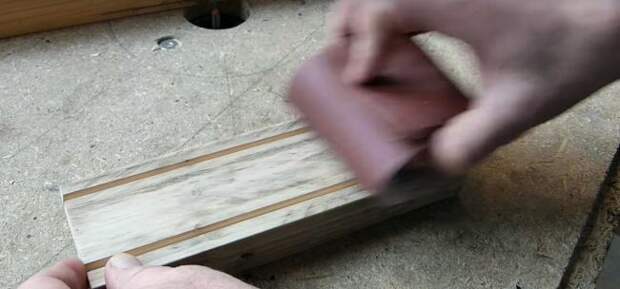

После того как он сделал пазы, прошёл мелкой наждачной бумагой.
Размеры пазов 19 мм глубина и 3 мм ширина.

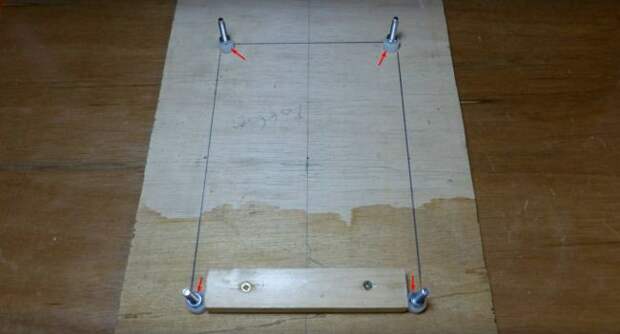

Для того чтобы выгнуть пластину ровно автор сделал вот такой кондуктор, а чтобы углы были округлыми, автор подложил пластиковые шайбы.

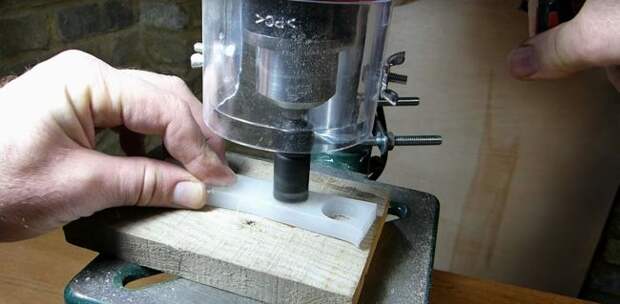

Которые он вырезал из старой разделочной доски.
С одного края на пластине автор сделал отверстие и прикрепил к кондуктору на саморез.

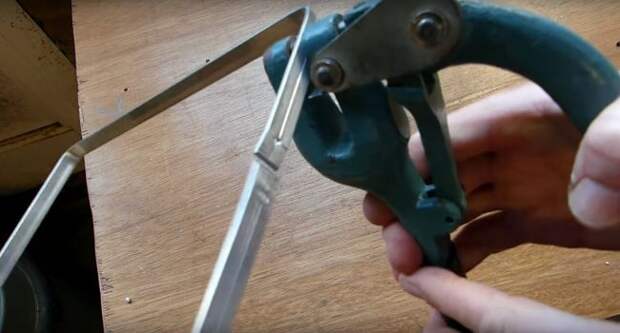

После приступил к изгибанию пластины, предавая ей нужную форму.

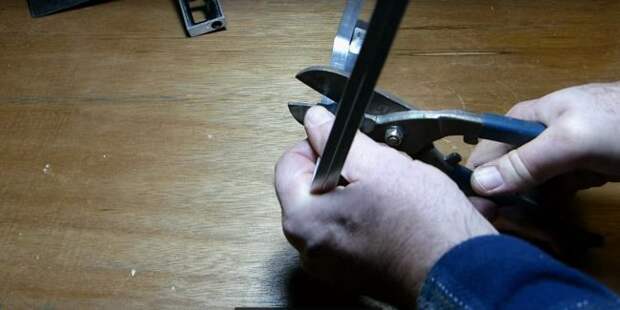

Затем снял пластину с кондуктора и отрезал лишнее.
Измерил углы и диагональ, убедившись, что всё точно.

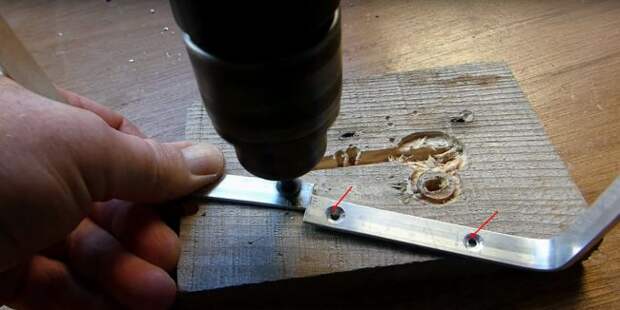

Он сделал ещё три отверстия для крепления пластины на основе.

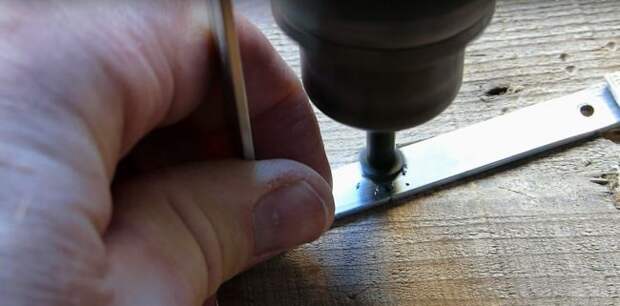

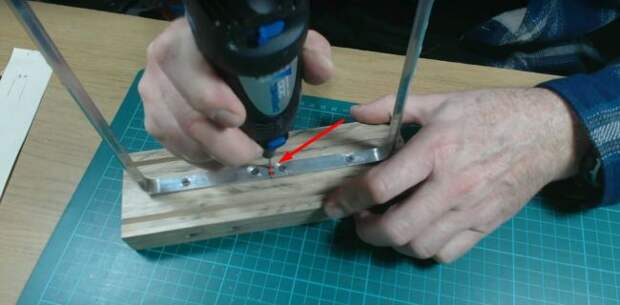

И немного рассверлил сверлом большего диаметра отверстие, для того чтобы саморезы заходили заподлицо.

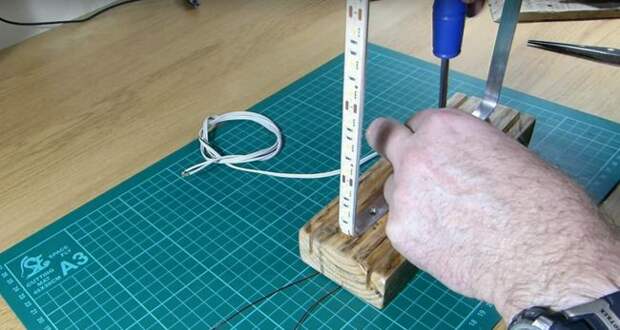

Далее он установил рамку на основу и прикрутил её.

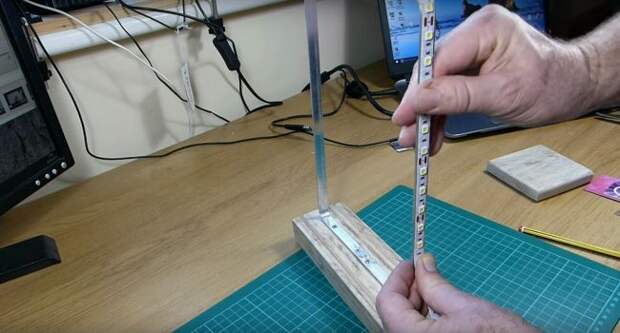

Приклеил ленту к наружной стороне рамки предварительно отмеряв нужный размер.

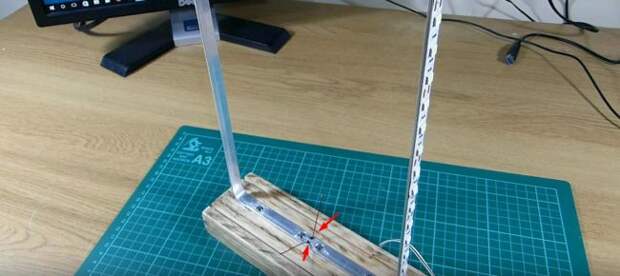

Далее сделал два сквозных отверстия в середине рамки.

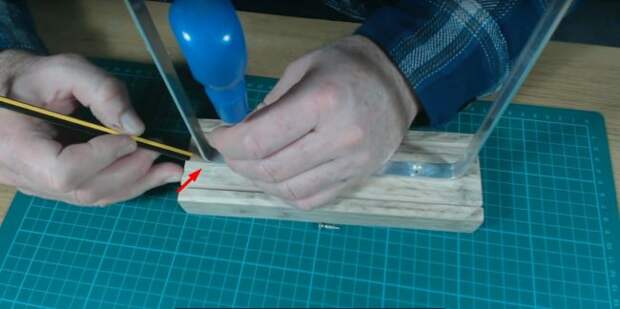

Затем автор выкрутил саморезы и сделал отметку где заканчивается рамка.

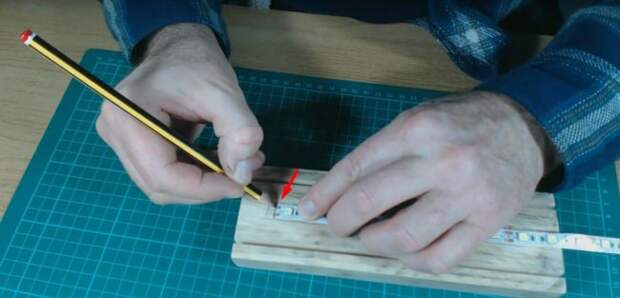

Потом снял её совсем и отметил места для отверстий, по контактам ленты.

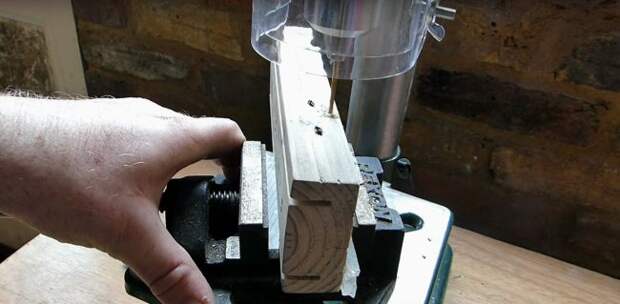

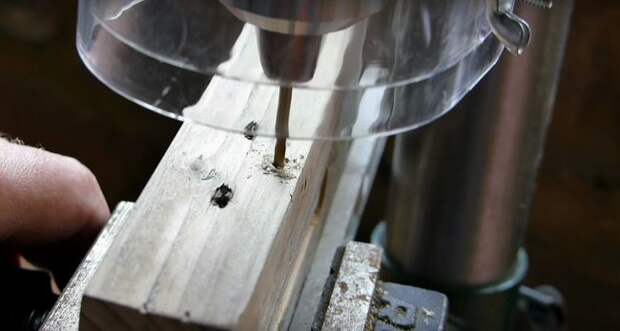

Затем в отмеченных местах сделал отверстия.

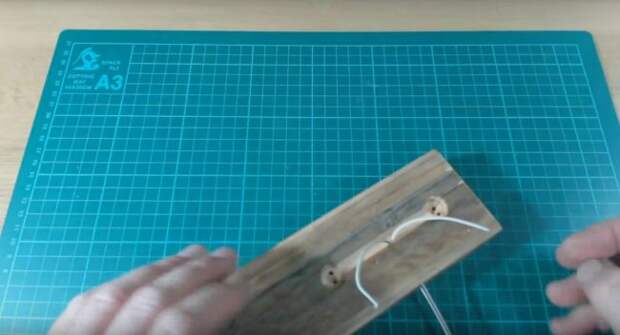

Потом сделал паз глубиной 6 мм с обратной стороны бруска между отверстиями.
С боку автор сделал отверстие для разъёма.

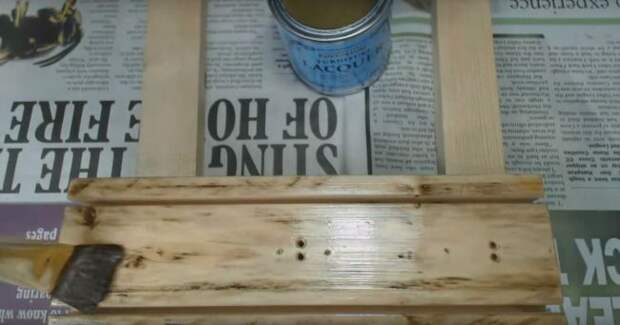

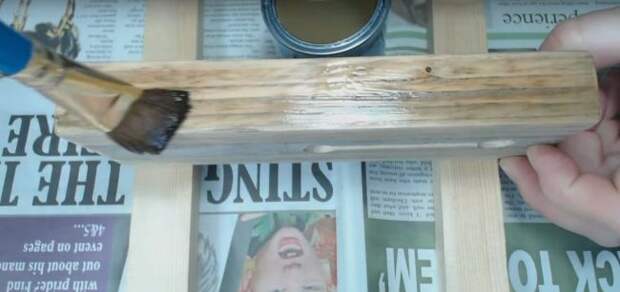

После готовую основу покрыл лаком.

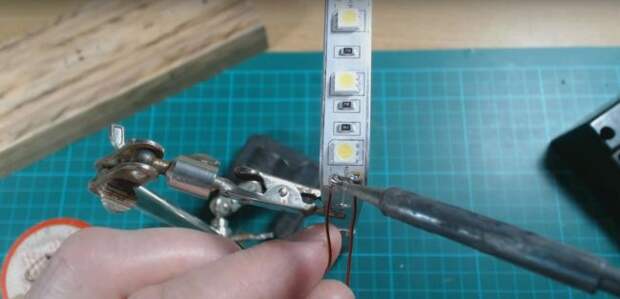

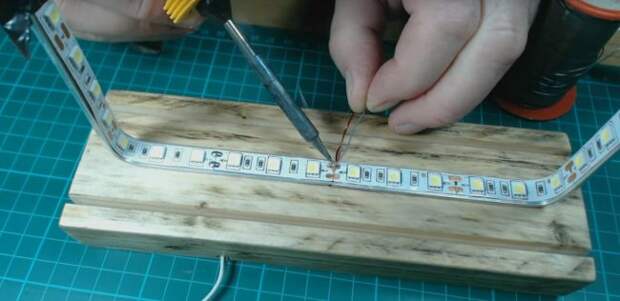

За время пока сох лак автор, приступил к электрической части ночника. Сначала он припаял два кускаэмаль провода к контактам уже приклеенной ленты.

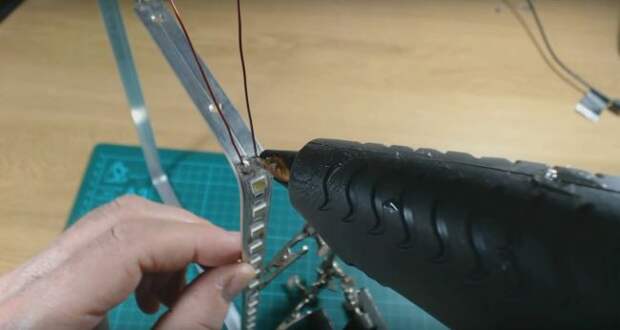

Проверил всё работает, после чего нанёс в качестве изоляции немного термоклея.

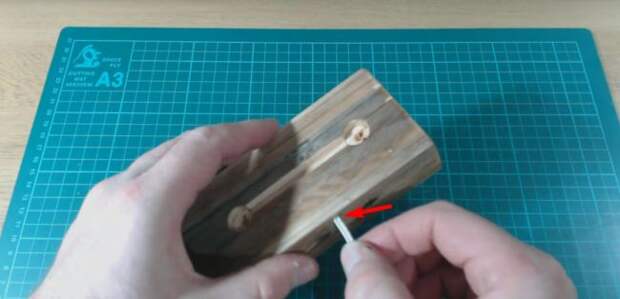

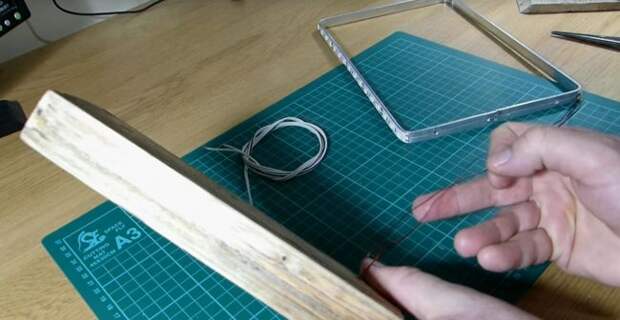

Далее продел двойной гибкий провод в боковое отверстие.
Затем продел припаянные эмальпровода в отверстия с лицевой стороны бруска.
Прикрутил на место рамку.

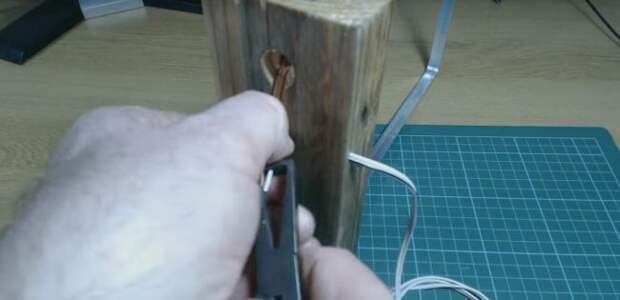

Зачистил края гибкого провода.

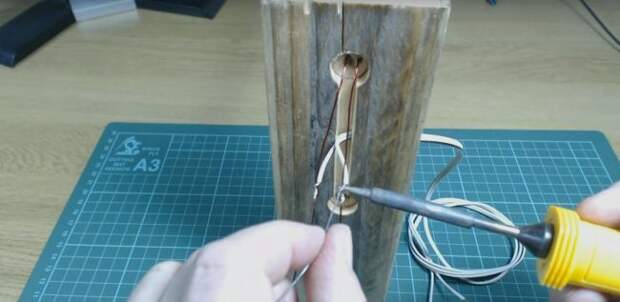

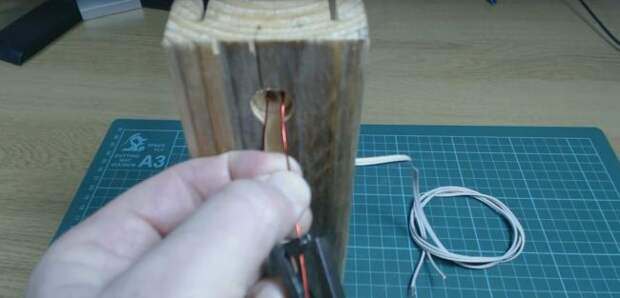

Так же автор снял и эмаль на проводах в местах пайки, которые он продел с лицевой стороны бруска. И припаял концы гибкого провода к эмальпроводам предварительно проверив полярность.
Одел термоусадку на места пайки и погрел.

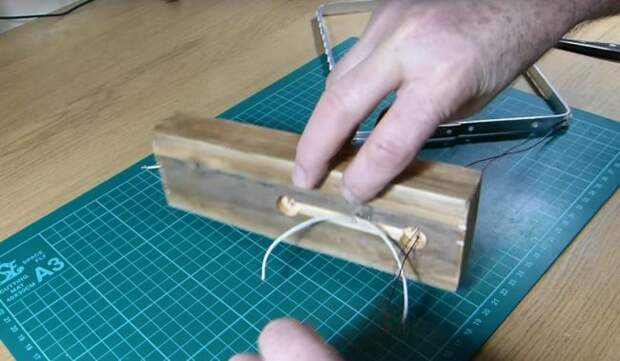

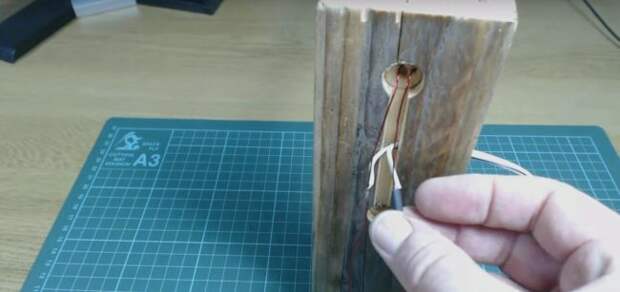

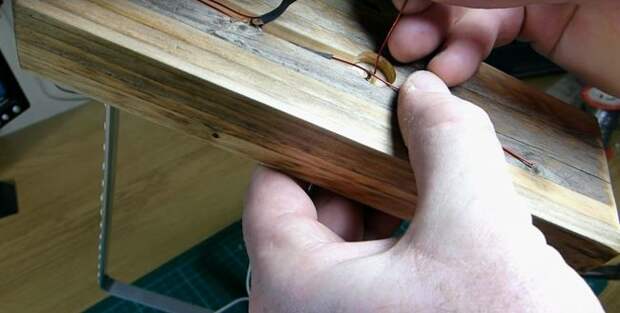

Концы эмальпроводов он продел в отверстие с обратной стороны бруска.

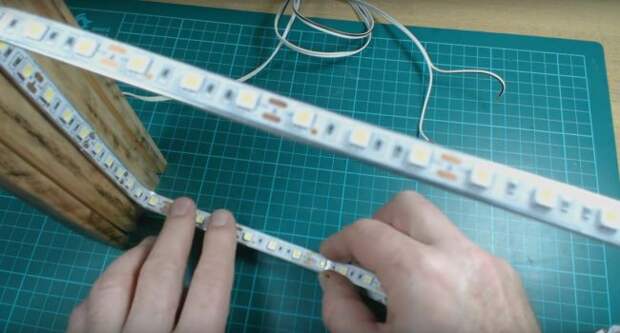

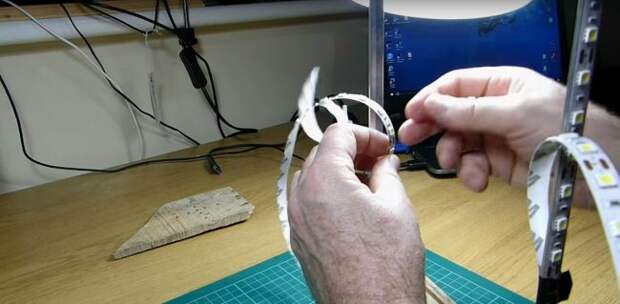

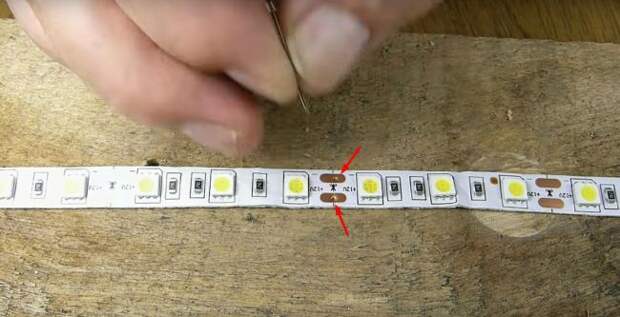

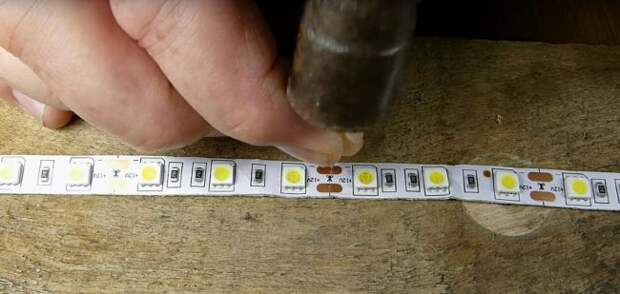

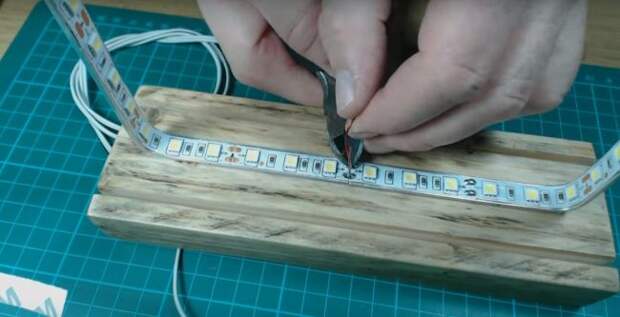

Затем он отмерял ленту на внутреннею сторону рамки. И с помощью маленького гвоздя в контактах летны сделал отверстия.

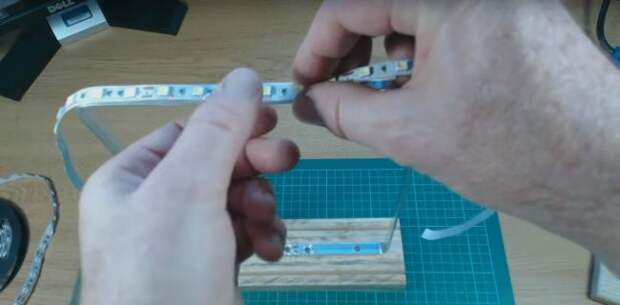

Зачистив провода одел на них ленту. Приклеил её частично к рамке.

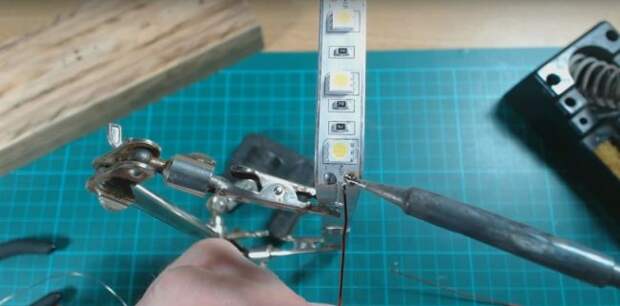

Затем припаял провод к контактам ленты и лишний обрезал.
Приклеил остальную часть ленты.

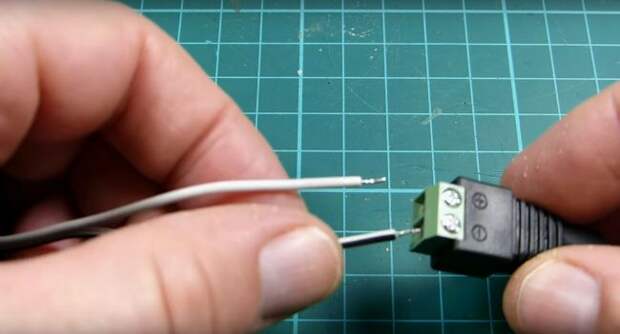

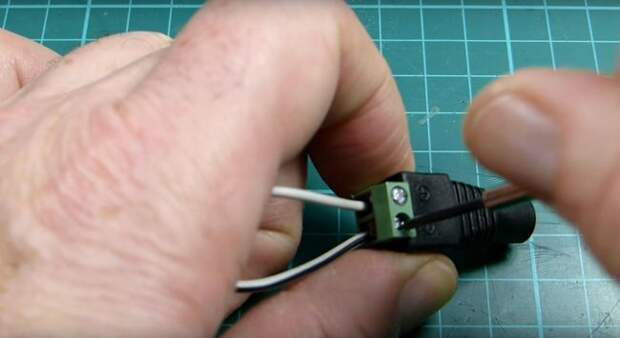

Потом автор прикрутил концы гибкого провода к разъёму соблюдая полярность.

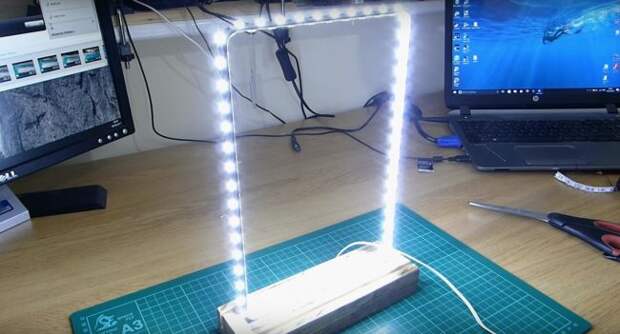

Затем проверка.

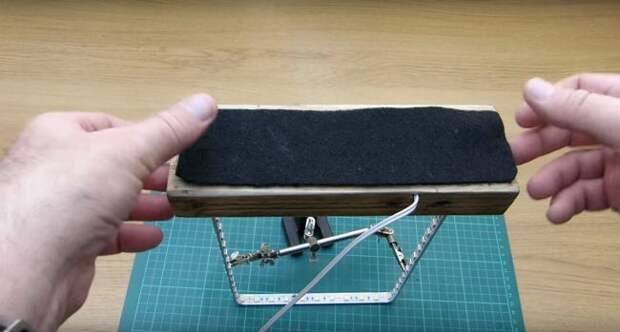

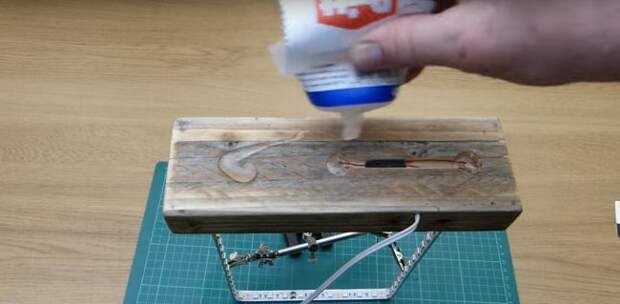

Для сокрытия проводов автор на дно основы нанёс клей и приклеил кусок тонкого войлока.

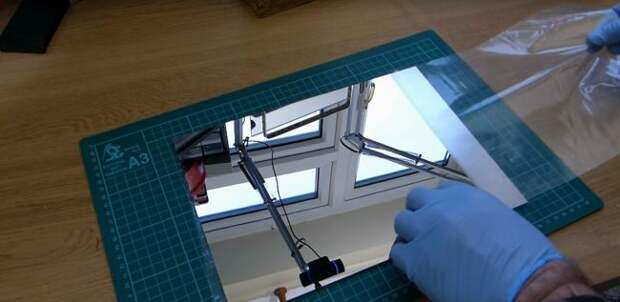

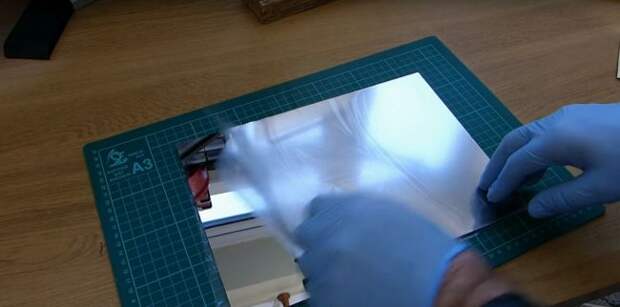

Затем он приступил к работе с зеркалами. Одев резиновые перчатки (чтобы не оставались следы от пальцев на зеркалах.) И начал он с обычного зеркала, сняв с него защитную плёнку, но не до конца, а оставив 19 мм.
И подложив под неё лист бумаги отрезал.
Этим куском защитной плёнки автор и будет устанавливать зеркало в задний паз для большей прочности.

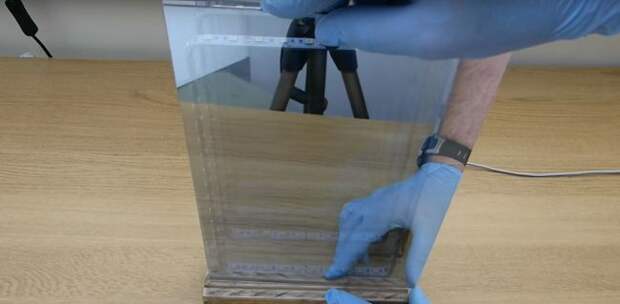

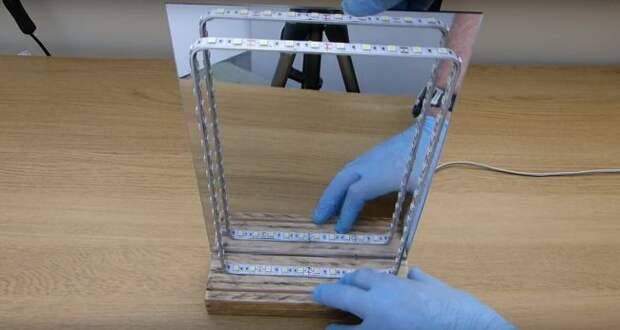

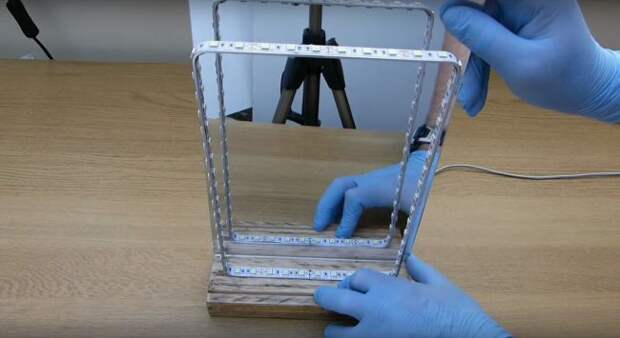

Проделав такую же операцию с защитной плёнкой двухстороннего зеркала автор установил его в передний паз. Акриловой стороной в перёд.

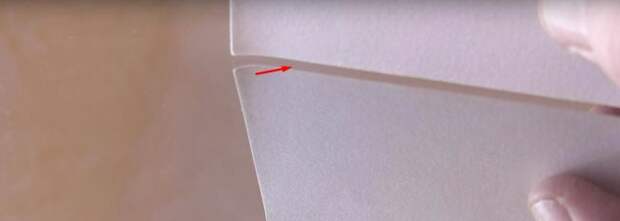

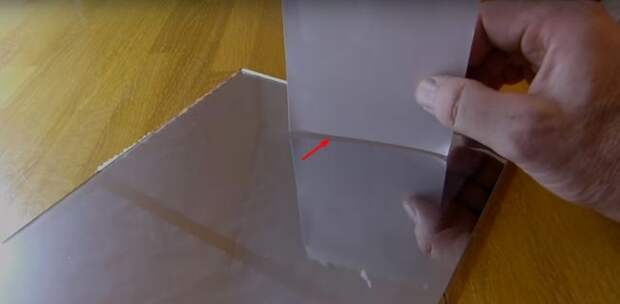

Узнать акриловую сторону по словам автора несложно нужно всего лишь приложить ровную поверхность к зеркалу. Сторона где будет зазор и есть акриловая.

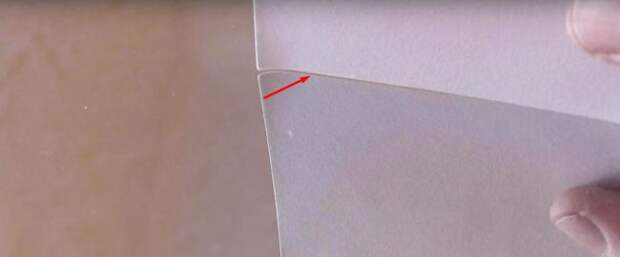

А сторона где нет зазора фольгированная.

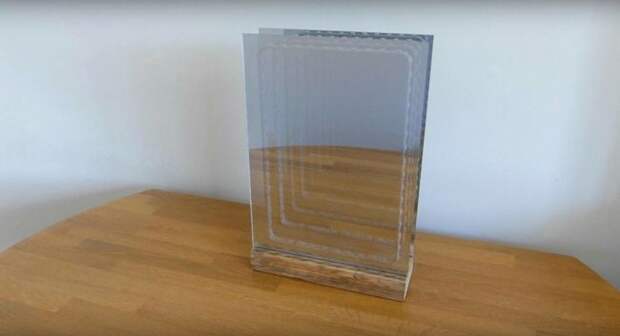

Вот так выглядит ночник у автора в выключенном состоянии.

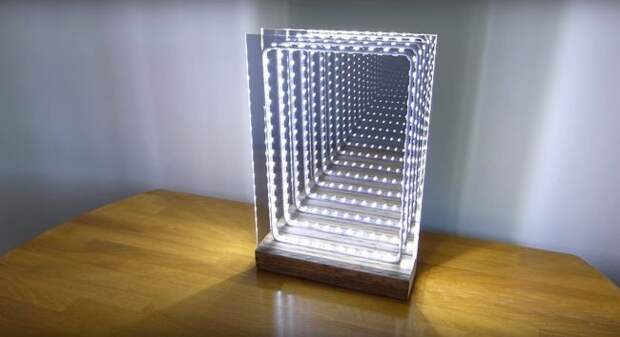

А так он смотрится когда включён.
