Небольшой ткацкий станок спроектировал и изготовил мастер-самодельщик. Правда, для его изготовления нужен доступ к лазерному резаку, но в наше время это уже не проблема. Итак, для изготовления ткацкого станка мастеру понадобились следующие
Инструменты и материалы:
-6 мм МДФ — 600 мм x 400 мм;
-3 мм оргстекло или МДФ — 300 мм x 150 мм;
-1 мм МДФ — 50 мм x 170 мм;
-4 шт 25 x 300 мм — деревянный дюбель;
-2 шт 9 x 280 мм — пластиковый стержень;
-8 мебельных болтов M8 x 75 мм
-4 шт барашковых гайки M8;
-4 шт гайки M8;
-8 шт шайб M8;
-болты M6 40 мм- 4 шт:
-4 шт гайки M6
-4шт 20 мм болты M4
-4 шт гайки M4;
-2 мм нейлоновый шнур;
-6 шт канцелярских кнопок с плоской головкой;
-Лазерный резак;
-Дрель;
-Сверло 25 мм;
-Сверло 8 мм;
-Ключи слесарные;
Шаг первый: лазерная резка

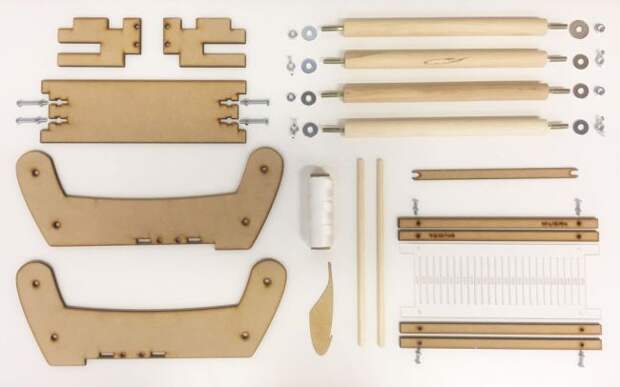

Сначала мастер вырезает нужные детали.
Ниже приведены ссылки для лазерной резки при размерах станка 600*400 мм.RigidHeddleLoom_CUTx1_6mmMDF.dxf
RigidHeddleLoom_CUTx1_6mmMDF.svg
HeddleAndShuttles_CUTx1_3mmMDF_orPerspex.dxf
HeddleAndShuttles_CUTx1_3mmMDF_orPerspex.svg
HeddleHook_CUTx1_1mmMDF_Perspex_orCard.dxf
HeddleHook_CUTx1_1mmMDF_Perspex_orCard.svg
DIY_Laser_Cut_Rigid_Heddle_Loom.zip
Шаг второй: дюбели
Пока детали вырезаются нужно подготовить деревянные дюбели. По центру дюбелей нужно просверлить отверстие 8 мм. Для того, что бы сверло не ушло в сторону, мастер делает шаблон из деревянного бруска. В бруске высверливает 25 мм углубление. По его центру сверлит сквозное 8 мм отверстие. Дальше каждая из сторон всех четырех дюбелей вставляется в углубление в шаблоне и сверлится отверстие.

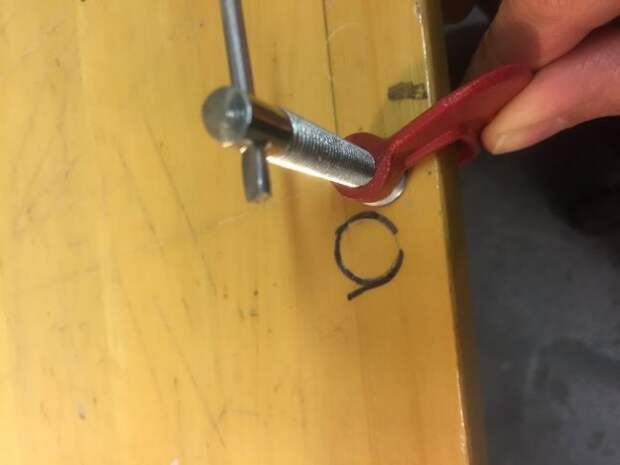

Затем в отверстие вкручивается мебельный болт.
Шаг третий: сборка

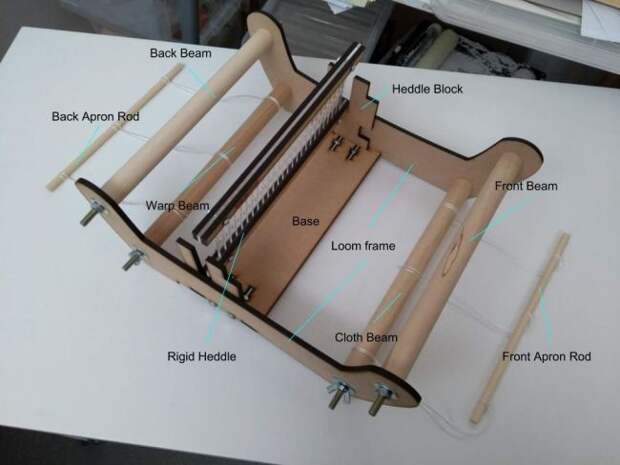

Размещает детали как на фотографии. Вставляет в отверстие болты. Накручивает гайки.
Устанавливает дюбели.
Прикручивает противоположную сторону станка.

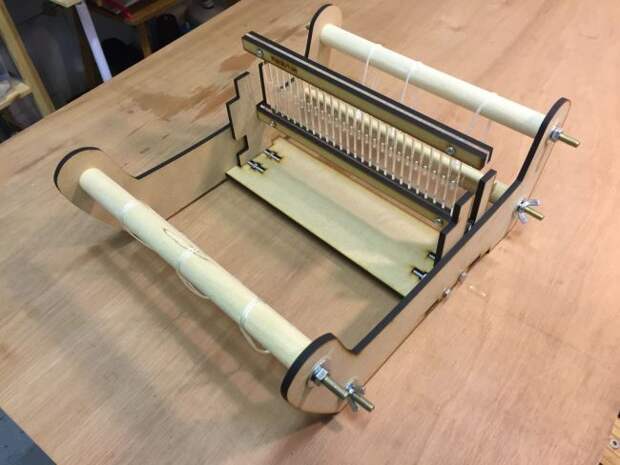

Окончательно затягивает соединения.
Шаг четвертый: стержни
Для того что бы начать прясть необходимо нить закрепить на стержне. В данном случае мастер использует стержни из пластика. Давайте разберем, как их подготовить.

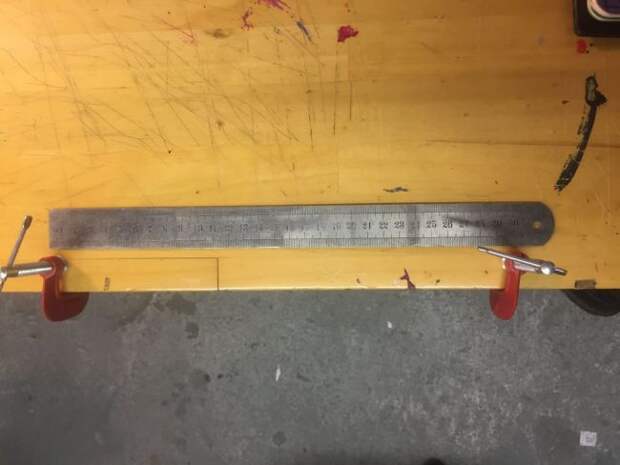

На расстоянии 30 см друг от друга закрепляет две струбцины.

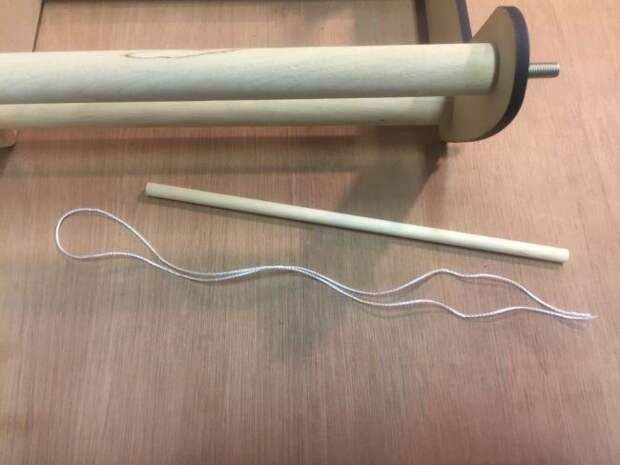

Отрезает нейлоновый шнур длинной 65 см и завязывает его вокруг струбцин.
Отмечает на столе расположение струбцины, а затем сдвигает ее ослабляя петлю Или можно сделать сразу шесть петель).

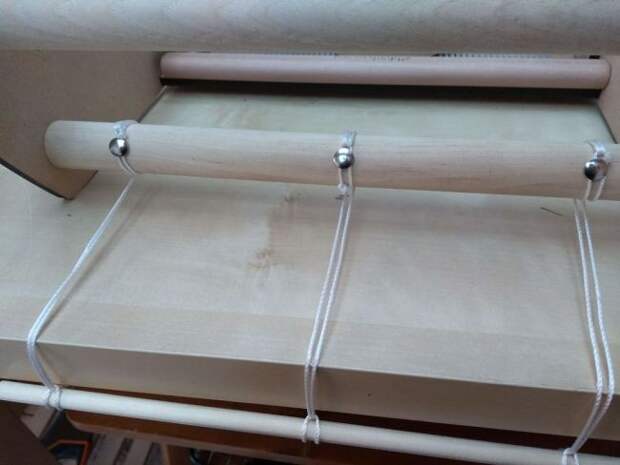

К нижнему дюбели, с обеих сторон, мастер привязывает петли (край-середина-край). Не знаю, как правильно называется этот узел, у нас его называют «колхозным». Второй конец петли мастер закрепляет на пластиковых стержнях.

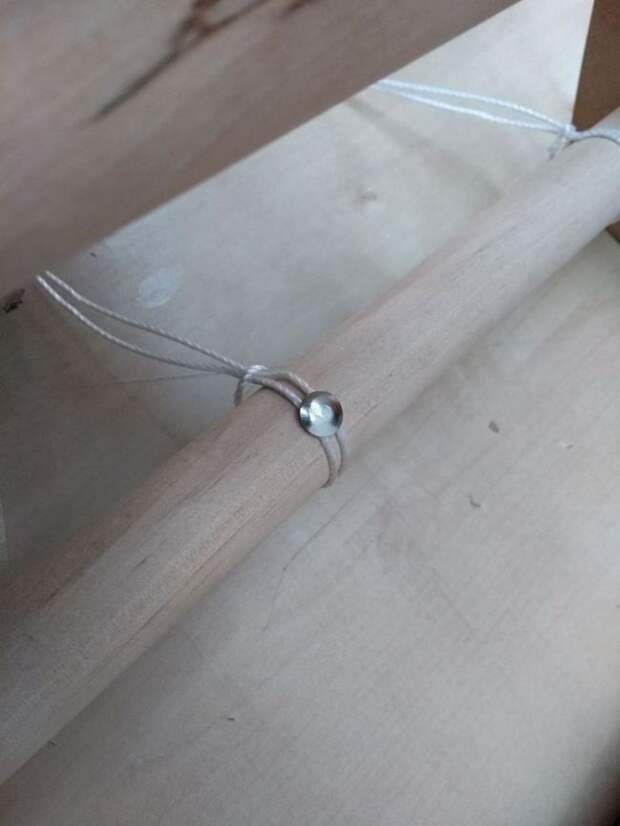

Что бы узлы не двигались вокруг дюбелей мастер закрепляет их канцелярскими кнопками.
Шаг пятый: разделитель нити

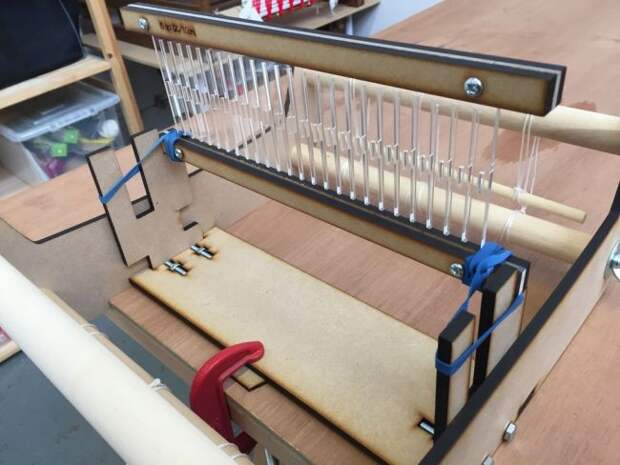

Теперь нужно собрать разделитель нитей и закрепить его на станке.

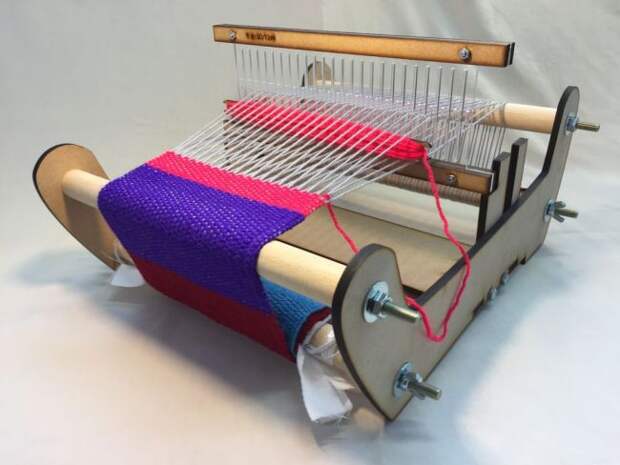

Что можно сделать с помощью такого станка? Ну например вот такой шарф.
Я думаю, у кого есть дети, такой подарок для девочки (я имею ввиду станок) будет очень интересен.
